Hvorfor utvikler 3D Printer V-hjul flate flekker

3D-skriver V-hjul er små komponenter, men de har en direkte forbindelse med måten en skrivervogn beveger seg langs styresystemet. Når et hjul utvikler en flat seksjon, kan det hende at vognen ikke lenger beveger seg med det samme rullemønsteret gjennom hele bevegelsen. Resultatet kan være en merkbar støt, gjentatt motstand, vibrasjoner eller en uregelmessig bevegelse som blir lettere å legge merke til under utskrift.

En flat flekk vises vanligvis ikke uten grunn. Det kan være relatert til hvor fast hjulet kontakter skinnen, hvor lenge skriveren forblir i én posisjon, tilstanden til løpeflaten, hjulmaterialet, lagerstøtten eller måten vognen har blitt satt sammen på.

For brukere og utstyrsprodusenter er det mer nyttig å forstå hva som skjer mellom hjulet og skinnen enn å bare behandle et skadet hjul som en reservedel.

Hva betyr egentlig en flat flekk?

Et V-hjul har normalt en kontinuerlig buet ytre overflate som følger profilen til styreskinnen. Når vognen beveger seg, roterer hjulet og overfører kontaktpunktet rundt omkretsen.

En flat flekk endrer forholdet.

I stedet for å opprettholde en avrundet kontaktflate, blir en del av hjulet litt komprimert eller deformert. Når den delen når skinnen, kan det hende at hjulet ikke ruller på nøyaktig samme måte som det gjør gjennom resten av rotasjonen.

Endringen kan være liten nok til å unnslippe en rask visuell inspeksjon. I noen tilfeller blir problemet lettere å legge merke til ved å bevege vognen sakte for hånd.

Hvorfor blir hjulet flatt?

Det er flere mulige årsaker, og de kan oppstå sammen.

Dette er grunnen til at det å installere et nytt hjul kanskje ikke løser den underliggende situasjonen hvis den samme mekaniske tilstanden forblir.

Forbindelsen mellom hjultrykk og flate flekker

En av de enkleste måtene å forstå flate flekker på er å tenke på kontakttrykk.

Et V-hjul trenger nok kontakt med skinnen for å holde vognen stabil. Samtidig kan for høyt trykk gi unødvendig belastning på hjulet.

Hvis justeringen er for stram, kan hjulet presses fast mot skinnen selv når vognen ikke beveger seg. Det ytre materialet blir deretter utsatt for kontinuerlig kompresjon.

For et hjul laget av en ingeniørpolymer kan langvarig kompresjon gradvis endre formen på kontaktområdet.

Skriveren trenger ikke å kjøre

Dette er en viktig detalj.

Et hjul kan utvikle et flatt område mens skriveren sitter stille.

Hvis en vogn forblir i én posisjon over en lengre periode, holder den samme delen av hjulet seg mot skinnen. Effekten blir mer relevant når kontaktkraften er høyere enn nødvendig.

Når maskinen begynner å bevege seg igjen, går den deformerte delen gjennom kontaktpunktet gjentatte ganger.

Dette kan skape den kjente følelsen av en liten støt eller hakk under manuell bevegelse.

Hvorfor er parkeringsposisjonen viktig?

Tenk på en skriver som forblir ubrukt i en lengre periode.

Vognen forblir nær ett område av rammen, og hjulene forblir i samme rotasjonsposisjon. Ingenting ser ut til å skje fordi maskinen er slått av.

Mekanisk er det imidlertid fortsatt hjulene som støtter vognen.

Hvis kontakttrykket er for høyt, er den stasjonære lasten konsentrert til samme del av hvert hjul. Over tid kan det bidra til lokalisert deformasjon.

Dette betyr ikke at alle parkerte skrivere vil utvikle flate flekker. Hjulkonstruksjon, materiale, kontaktkraft, temperatur, maskinjustering og lagringsforhold påvirker resultatet.

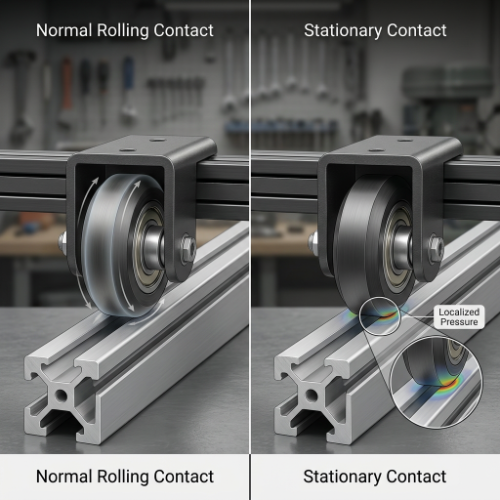

Bevegelse endrer kontaktpunktet

Under normal drift roterer hjulet og forskjellige deler av omkretsen møter skinnen.

Det sprer kontakten rundt hjulet.

Når skriveren forblir stasjonær, er det ingen slik omfordeling. En liten seksjon forblir under belastning.

Dette er en av grunnene til at en skriver som føles jevn når den brukes regelmessig, kan utvikle et merkbart hakk etter å ha stått ubrukt i en lengre periode.

Kan feiljustering være den virkelige årsaken?

Ja.

Hjulet skal opprettholde passende kontakt med styreflaten uten å skape unødvendig motstand.

Hvis justeringen er for løs, kan vognen ha uønsket slark. Hvis det er for stramt, kan hjulet oppleve for stort trykk og vognen kan kreve mer kraft for å bevege seg.

Ingen av betingelsene er ønskelig.

En enkel mekanisk sjekk

Med skriveren trygt slått av og den aktuelle aksen fri til å bevege seg, kan vognen vanligvis beveges sakte for hånd.

Vær oppmerksom på om:

• Bevegelsen føles konsistent over skinnen.
• En gjentatt støt vises med jevne mellomrom.
• Vognen blir merkbart strammere på et tidspunkt.
• Et hjul ser ut til å nøle under rotasjon.
• Vognen vugger når det påføres forsiktig trykk.

Den nøyaktige inspeksjonsprosedyren avhenger av skriverens design, så produsentens monteringsinstruksjoner bør følges når du foretar justeringer.

Hvilken rolle spiller V Groove?

Formen til et V-hjul er designet for å fungere med en kompatibel V-formet løpeoverflate.

Den vinklede kontakten bidrar til å begrense vognen samtidig som den lar hjulet rulle langs ekstruderingen.

Den geometrien betyr også at tilstanden til begge overflatene har betydning.

Hvis hjulprofilen endres, endres også forholdet til skinnen. En flat seksjon, sprukket kant, slitt spor eller ujevn overflate kan påvirke hvordan vognen kjører.

En liten endring kan gjentas

Det er her flate flekker blir interessante fra et bevegelsesperspektiv.

Anta at et hjul har ett flatt område.

Hver gang hjulet roterer til den posisjonen, returnerer den samme uregelmessigheten til kontaktpunktet. Hvis vognen fortsetter å bevege seg, kan effekten vises gjentatte ganger.

Det gjentatte mekaniske mønsteret kan noen ganger være mer merkbart enn en generell reduksjon i jevnhet.

Kan rusk bidra til hjuldeformasjon?

Løpeoverflaten til en 3D-skriver kan samle støv, filamentpartikler, verkstedavfall og andre små forurensninger.

En ren kontaktflate gjør at hjulet og skinnen samvirker etter hensikten.

Når rusk blir fanget mellom dem, kan kontakttilstanden endres. En hard partikkel kan skape et lokalisert trykkpunkt, mens fint materiale kan bli innebygd i hjuloverflaten.

Dette skaper ikke automatisk en flat flekk, men forurensning kan bidra til ujevn kontakt og akselererte overflateendringer.

Sjekk skinnen før du gir rattet skylden

Et skadet hjul er enkelt å bytte, så det kan være fristende å fokusere på hjulet umiddelbart.

Imidlertid fortjener skinnen oppmerksomhet også.

Se etter:

• Synlig rusk inne i sporet.
• Merker langs løpeflaten.
• Uvanlig forurensning.
• Skader rundt kontaktområdet.
• Seksjoner hvor vognen oppfører seg annerledes.

Et erstatningshjul installert mot en forurenset eller skadet løpeoverflate kan utvikle lignende symptomer igjen.

Påvirker hjulmaterialet dannelsen av flate flekker?

Materialevalg har en rolle i hvordan et hjul reagerer på langvarig kontakt.

Mange stasjonære 3D-skrivere bruker tekniske polymerhjul fordi de gir en nyttig kombinasjon av mekanisk styrke, lavfriksjonsegenskaper og kompatibilitet med aluminiumsekstruderingssystemer.

Ulike polymerer reagerer ikke identisk på trykk, temperatur, fuktighet eller langvarig belastning.

Metallhjul oppfører seg annerledes enn polymerhjul, mens andre konstruerte materialer kan gi sin egen kombinasjon av stivhet og kontaktegenskaper.

Det viktige er at materialet ikke kan vurderes separat fra det komplette veiledningssystemet.

For erstatningskomponenter er det vanligvis mer praktisk å tilpasse hjulkonstruksjonen til det originale mekaniske systemet enn å velge et materiale basert på utseende alene.

Hva med lageret inne i hjulet?

Det ytre hjulet får mest oppmerksomhet, men det er en annen komponent inni den.

Lageret støtter rotasjon rundt akselen. Hvis lageret ikke roterer jevnt, kan hjulet oppleve uregelmessig bevegelse selv når dets ytre overflate ser normal ut.

Et lagerproblem og en flat flekk kan gi noe lignende opplevelser under manuell bevegelse.

For eksempel kan et grovt lager skape gjentatt motstand når hjulet roterer. Et skadet hjul kan skape en lignende gjentatt følelse når den deformerte delen når skinnen.

Se på hjulet og lageret sammen

Når du undersøker uvanlig bevegelse, er det fornuftig å vurdere begge deler.

En nyttig inspeksjon kan omfatte:

1. Kontrollerer den ytre hjuloverflaten.
2. Ser etter et synlig flatt parti.
3. Roter hjulet sakte.
4. Sjekker for uvanlig ruhet.
5. Inspiserer aksel og monteringsposisjon.
6. Ser på skinnekontaktflaten.

Dette gir et mer komplett bilde enn å inspisere hjulet alene.

Hvordan kan flate flekker påvirke utskrift?

Effekten avhenger av hvor alvorlig deformasjonen er og hvor det berørte hjulet befinner seg.

En liten endring kan knapt merkes under vanlig bevegelse. En større uregelmessighet kan introdusere periodiske endringer i vognbevegelsen.

Mulige tegn inkluderer:

• Gjentatte overflatemønstre.
• Ujevn bevegelse langs en akse.
• En merkbar støt under manuell bevegelse.
• Vognvibrasjon.
• Endringer i førstelags konsistens.
• Ekstra støy under reise.

Disse symptomene beviser ikke at et hjul har en flat flekk. Belter, rammejustering, lagre, monteringsutstyr, ekstruderingstilstand og andre deler av bevegelsessystemet kan gi lignende resultater.

Derfor er det nyttig å sjekke det mekaniske systemet som helhet.

Hvorfor stramme hjulet ikke alltid er svaret

Når en vogn føles løs, kan det virke som en åpenbar løsning å stramme justeringen.

Men mer press betyr ikke automatisk bedre bevegelse.

Hvis hjulet allerede har en skadet eller ujevn overflate, kan økende kontakttrykk gjøre uregelmessigheten mer merkbar. Det kan også øke motstanden og legge ekstra belastning på hjulet.

En bedre tilnærming er å justere systemet i henhold til skriverdesignet og sjekke om vognen beveger seg konsekvent uten uønsket spill.

Det er en forskjell mellom fast og overbelastet

Hjulet må forbli i kontakt med skinnen.

Den trenger ikke komprimeres unødvendig.

Denne forskjellen er spesielt viktig med polymerhjul fordi deres respons på langvarig trykk er forskjellig fra stive metallkomponenter.

Kan en flat flekk forsvinne av seg selv?

Noen ganger merker brukere at et hjul føles bedre etter at skriveren har blitt flyttet gjentatte ganger.

Dette kan skje fordi hjulet ikke lenger hviler i nøyaktig samme posisjon, eller fordi en mindre deformasjon blir mindre merkbar ved kontinuerlig rotasjon.

Det betyr imidlertid ikke at hver flat flekk vil korrigere seg selv.

Hvis hjulet har permanent deformasjon, materielle skader eller en tydelig endret profil, kan fortsatt bruk ganske enkelt holde uregelmessigheten i systemet.

Et synlig skadet hjul bør derfor vurderes i stedet for å anta at ytterligere trykk vil gjenopprette sin opprinnelige form.

Når bør et V-hjul skiftes?

Utskifting blir verdt å vurdere når hjulet har et synlig skadet område eller når tilstanden tydelig påvirker vognens bevegelse.

Noen få tegn fortjener oppmerksomhet:

Synlig overflatedeformasjon

En flat seksjon, avskallet kant eller vesentlig endret sporprofil indikerer at kontaktflaten ikke lenger er i sin tiltenkte tilstand.

Gjentatte bevegelseshakk

Hvis vognen gjentatte ganger griper eller støter med et bestemt intervall, inspiser hjulrotasjonen og kjøreflaten.

Vedvarende vogninstabilitet

Hvis vognen ikke kan justeres for å opprettholde stabil bevegelse uten overdreven motstand, kan hjulenheten trenge nærmere inspeksjon.

Uvanlig bæreoppførsel

Et grovt eller støyende lager kan påvirke hjulbevegelsen selv når den ytre overflaten virker akseptabel.

Utskifting bør være basert på den faktiske tilstanden til komponenten og kravene til skriverenheten.

Hvordan kan produsenter redusere risikoen under produktdesign?

For produsenter som produserer 3D-skriverenheter, begynner forebygging av flate flekker før skriveren når brukeren.

Hjulvalg, vogngeometri, lagerarrangement, justeringsmetode, skinnekompatibilitet og lagringsforhold spiller alle en rolle.

En godt designet sammenstilling skal gi tilstrekkelig kontakt til å styre vognen samtidig som man unngår unødvendig kompresjon av hjulet.

Oppbevaring er en del av det mekaniske designet

Oppbevaringsinstruksjoner kan også ha betydning.

Hvis en skriver forventes å forbli ubrukt i lengre perioder, kan vognposisjonen og hjulbelastningstilstanden betraktes som en del av produktets håndteringsveiledning.

Dette er en liten detalj, men det kan bidra til å redusere problemer forbundet med langvarig stasjonær kontakt.

Hva bør kjøpere se på når de kjøper nye V-hjul?

For distributører, reparasjonsfirmaer og skriverprodusenter bør erstatningsvalget gå lenger enn å matche det generelle utseendet til hjulet.

Tenk på:

En tegning eller eksisterende prøve kan gjøre denne prosessen mye enklere, spesielt når hjulet er en del av en tilpasset skriverstruktur.

Et lite hjul kan fortelle deg mye om bevegelsessystemet

En flat flekk kan se ut som et enkelt hjulproblem, men det kan avsløre noe om det større mekaniske systemet.

Hjulet kan ha vært utsatt for for stort kontakttrykk. Vognen kan ha stått stille i lang tid. Skinnen kan trenge rengjøring. Lageret kan bidra til uregelmessig rotasjon. Sammenstillingen kan også trenge en innrettingssjekk.

Derfor kan det å skifte hjulet uten å forstå omgivelsesforholdene noen ganger føre til det samme problemet senere.

For produsenter og brukere av 3D-skrivere er den nyttige tilnærmingen å se på hjul, lager, skinne, vogn og justering sammen. Når kontaktforholdet er forstått, blir det lettere å avgjøre om problemet kommer fra selve hjulet eller fra måten bevegelsessystemet er satt sammen.

3D Printer V-hjul kan utvikle flate flekker når en del av hjulet forblir under konsentrert trykk i en lengre periode, spesielt når kontaktkraft, lagringsposisjon, innretting eller kjøreforhold ikke er egnet for monteringen. Materialoppførsel, lagertilstand, forurensning og skinnegeometri kan også påvirke hvordan problemet utvikler seg.

Det viktige poenget er at en flat flekk ikke bare er en kosmetisk forandring. Fordi hjulet er en del av et bevegelig styresystem, kan en endring i rundheten påvirke hvordan vognen beveger seg langs skinnen.

For brukere kan en langsom manuell bevegelseskontroll gi en tidlig indikasjon på uregelmessig rulling. For produsenter kan nøye oppmerksomhet på hjulmateriale, lagerkonstruksjon, kontakttrykk, skinnekompatibilitet og vogndesign bidra til å skape et mer konsistent bevegelsessystem.

Et V-hjul kan være en liten del av en 3D-skriver, men jobben er nært knyttet til bevegelsen til hele vognen. Når hjulet forblir riktig tilpasset skinnen og den omkringliggende enheten er riktig justert, har bevegelsessystemet et mer forutsigbart mekanisk fundament.
