En styrerull blir ofte byttet ut for rutinemessig vedlikehold, og noen ganger sporer beltet eller ledningen plutselig annerledes etterpå. That shift usually traces back to groove design. Det er en av de detaljene som sjelden får et nytt blikk før noe begynner å vingle, skli eller slites ujevnt. Når sporets faktiske funksjon blir klar, slutter mange av disse linjeproblemene å føles som et mysterium.
Why the Groove Matters More Than It Looks
En styrerulls jobb høres enkel ut: hold et belte, kabel, kjede eller stripe i bevegelse i en rett, kontrollert bane. Sporet, som betyr kanalen kuttet eller støpt inn i rullens overflate, er det som faktisk utfører styrearbeidet. Endring av sporprofilen endrer hvor mye kontaktflate valsen har med det bevegelige materialet, hvor tett den holder materialet på plass, og hvor mye friksjon som bygges opp under drift.
Sporet fungerer mindre som en dekorativ detalj og mer som en styremekanisme. Et spor som er for grunt kan la et belte drive sidelengs under belastning. En som er for stram kan gripe så fast at den fremskynder slitasjen på både valsen og selve beltet. Et sted mellom disse ytterpunktene er vanligvis der et system kjører jevnest, og balansepunktet avhenger sterkt av applikasjonen.
Getting to Know the Common Groove Profiles
Ikke alle spor er kuttet på samme måte, og hver form gir et annet sett med avveininger.

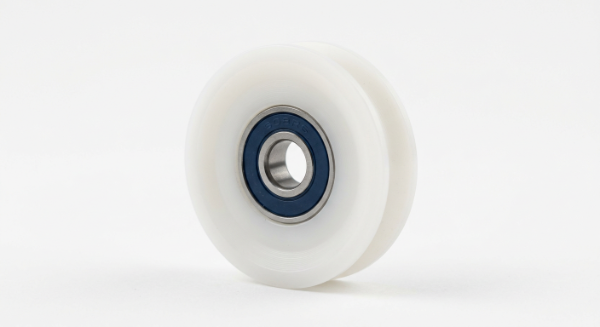

V-formede riller
V-spor er vanlig på ruller som brukes med runde belter eller ståltau. De vinklede sidene sentrerer beltet naturlig når det legger seg inn i kanalen, noe som bidrar til å redusere sidebevegelser. Denne selvsentrerende effekten er en grunn til at V-spor dukker opp så ofte i pakkelinjer og lett materialhåndteringsutstyr.
U-Shaped and Round Grooves
Avrundede eller U-formede kanaler har en tendens til å fordele kontakttrykket mer jevnt over beltet eller kabeloverflaten sammenlignet med et skarpt V-snitt. Dette kan være skånsommere mot mykere beltematerialer, siden det er mindre konsentrert trykk ved et enkelt kontaktpunkt. Ståltau og kabelføringsruller bruker ofte denne profilen fordi den holder kabelen i klem uten å klemme den.
Flate eller rilleløse overflater
Noen valser hopper over sporet helt og stoler på en flat overflate. Dette fungerer fint for brede belter eller flate strimler der sideveisføring kommer fra andre komponenter i systemet, for eksempel sideflenser eller separate sporruller. Uten et spor er rullen imidlertid helt avhengig av ekstern justering for å forhindre drift.
Multi-Groove and Stepped Designs
Utstyr som håndterer flere tråder samtidig, for eksempel flertrådsmatingssystemer, kan bruke ruller med gjentatte spor over hele bredden. Avstand og konsistens mellom hver kanal blir viktig her, siden ujevn avstand kan føre til at en tråd løper under annen spenning enn naboene.
Dybde, bredde og balansen mellom grep og frihet
Spordybde og -bredde fungerer sammen, og å få riktig balanse handler egentlig om å tilpasse sporet til materialet som passerer gjennom det.
- Grunne riller tillate lettere frigjøring av beltet eller kabelen, men gir mindre motstand mot sideveis bevegelse.
- Dypere riller hold materialet mer sikkert, noe som hjelper i høyhastighets eller vibrasjonsutsatte miljøer, men kan øke friksjonen og varmeoppbyggingen over tid.
- Smale spor passer til kabler med mindre diameter eller tynnere belter, noe som reduserer unødvendig spill.
- Bredere spor passer til tykkere materialer, men kan tillate mer slingring hvis passformen er for løs.
Et spor som ikke stemmer overens med beltet eller kabelens diameter, selv med en liten margin, viser seg ofte som ujevnt slitasjemønster lenge før det forårsaker et synlig driftsproblem. Det er en del av grunnen til at spordimensjonering må bekreftes med en leverandør før en ordre sendes inn, i stedet for etter at installasjonsproblemer dukker opp.
Materialsammenkobling: Hvordan Groove Shape fungerer med rullemasse
Groove geometry doesn't operate in isolation. Selve valsematerialet, enten det er en nylonblanding, polyuretan, gummibelagt eller en metallkjerne med et ytre lag av plast, samhandler med sporformen for å bestemme hvordan hele enheten yter under gjentatte bevegelser.
Et mykere materiale sammen med et dypt spor kan noen ganger deformeres litt under vedvarende trykk, noe som endrer sporets opprinnelige profil over måneders bruk. Et hardere materiale holder formen lenger, men kan overføre mer vibrasjoner eller støy, spesielt i spor med skarpe innvendige vinkler. Produsenter justerer ofte sporkanter til å være litt avrundede i stedet for skarpe hjørner, spesielt for å redusere spenningskonsentrasjonen i materialet på det tidspunktet.
Load Distribution and the Hidden Stress Points
Hvert spor skaper en kontaktsone, og den sonen er der belastningen overføres mellom valsen og hva den enn leder. Et dårlig tilpasset spor kan skape det som noen ganger kalles et klempunkt, et smalt område hvor trykket konsentreres i stedet for å spre seg.
Over tid bidrar pinch points til noen få tilbakevendende problemer:
| Groove tilstand | Common Effect on Performance |
|---|---|
| Groove too narrow for belt width | Lokalisert trykkoppbygging, raskere overflateslitasje |
| Sporet er for grunt for kabeldiameter | Redusert sporingsstabilitet, økt drift |
| Sharp internal groove angles | Høyere spenningskonsentrasjon, potensiell sprekkdannelse over tid |
| Groove depth inconsistent across roller width | Ujevn spenningsfordeling, mulig skjevhet |
| Groove profile mismatched to belt cross-section | Excess friction, elevated heat during operation |
Ingen av disse problemene har en tendens til å dukke opp over natten. De bygger gradvis, og derfor er periodisk inspeksjon av sporets tilstand, ikke bare rullelageret eller akselen, fortsatt en nyttig vane på vedlikeholdssjekklister.
Matching Groove Design to the Application
Ulike bransjer lener seg mot forskjellige sporprofiler ganske enkelt fordi materialene og driftsforholdene varierer så mye. Her er en generell følelse av hvordan det utspiller seg:
| Søknadstype | Typisk Groove Preference | Resonnement |
|---|---|---|
| Håndtering av ledninger og kabler | U-formet eller rundt spor | Vugger runde tverrsnitt uten å klemme |
| Emballasje og transportbånd | V-spor eller flat med sideføringer | Selvsentrerende eller ekstern innrettingsstøtte |
| Skyvedørs- og portsystemer | Grunne V-spor | Glatt sidevandring med lav friksjon |
| Multi-strand wire feeding | Multi-groove, evenly spaced | Keeps individual strands separated and aligned |
| Tekstil- og fiberforedling | Avrundet rille, mykere materialsammenkobling | Reduces surface abrasion on delicate strands |
Daglig slitasje og hvordan rilleformen øker hastigheten eller bremser den
Sporslitasje er uunngåelig over levetiden til en vals, men hastigheten og mønsteret avslører ofte om det originale sporvalget passer til bruken.
Noen få tegn det er verdt å se etter under rutinekontroller:
- Ujevn spordybde over rullens bredde, noe som ofte peker på feiljustering et sted oppstrøms
- Skinnende eller polerte flekker inne i sporet, noe som tyder på overflødig friksjon ved spesifikke kontaktpunkter
- Belte eller kabel kjører høyere på den ene siden av sporet enn den andre
- Økt støy eller vibrasjon under drift sammenlignet med når valsen var nyinstallert
- Små sprekker som dannes nær skarpe indre sporhjørner, spesielt i hardere rullematerialer
Å fange disse tidlig betyr vanligvis et enkelt valsebytte i stedet for en større nedstrømsreparasjon som involverer belter, kabler eller tilkoblet maskineri.
Discussing Groove Options With a Roller Supplier
Fordi sporkravene varierer så mye etter bruksområde, har samtalen med en leverandør en tendens til å gå jevnere med spesifikke enn generelle forespørsler. Nyttige detaljer inkluderer vanligvis beltet eller kabelens diameter, forventet driftshastighet, miljøforhold som temperaturområde eller eksponering for fuktighet, og om valsen vil kjøre kontinuerlig eller i periodiske sykluser.
En leverandør som er kjent med et bredt spekter av sporprofiler, kan vanligvis gå gjennom avveiningene for et gitt oppsett i stedet for å bruke en enkelt standardform. Dette viser seg spesielt nyttig i skreddersydde utstyrskonstruksjoner, der hylledimensjoner ikke alltid samsvarer med det eksakte beltet eller kabelen som brukes.
Spordesign er kanskje ikke den mest prangende delen av en industriell styrerull, men den påvirker stillegående sporingsstabilitet, slitasjehastighet, friksjonsnivåer og generell systempålitelighet. Enten det dreier seg om V-spor som styrer et emballasjebelte eller avrundede kanaler som holder et ståltau, gjør formen og størrelsen på sporet mer arbeid enn de fleste er klar over før noe går litt av sporet. Å være oppmerksom på sporets tilstand under rutinemessig vedlikehold, og å ha en ærlig samtale om sporalternativer når du velger nye valser, har en tendens til å spare mer hodepine nedover linjen enn forventet fra noe så lite.
