Hva markiserullens dimensjoner betyr for en riktig systemtilpasning

Når du bytter ut eller utvikler en markiserulle, må du vite hva markisevalsens dimensjoner betyr for en riktig systemtilpasning? er en viktig del av prosessen. En rulle kan se ut som en liten og enkel komponent, men dens dimensjoner påvirker hvordan den sitter inne i enheten, kontakter føringen, kobles til akselen og beveger seg under drift. Å velge etter utseende alene kan derfor skape problemer under installasjonen.

For uttrekkbare markiser, terrasseskyggesystemer, RV-markiser, foldekonstruksjoner og lignende mekanismer, bør valsen betraktes som en del av den komplette monteringen. Diameter, bredde, boring, akselposisjon, profil og tilgjengelig installasjonsplass forteller alle en annen del av historien.

Målet er ikke å samle alle mulige målinger. Det er for å identifisere dimensjonene som faktisk påvirker passform og bevegelse.

Hvorfor valsedimensjoner må vurderes sammen

En valse fungerer ikke av seg selv. Det fungerer normalt med en aksel, brakett, lager eller bøssing, guide, skinne, ramme eller en annen bevegelig komponent.

Endring av en dimensjon kan påvirke en annen del av sammenstillingen.

For eksempel kan en annen hjuldiameter endre posisjonen til den bevegelige strukturen i forhold til føringen. Et bredere hjul kan forstyrre en nærliggende brakett. En annen boring kan forhindre at den eksisterende akselen passer riktig. Selv når den ytre formen ser lik ut, kan den generelle installasjonen være annerledes.

Dette er grunnen til at en erstatning ikke bør velges fra én måling alene.

En nyttig måte å tenke på prosessen er:

Rullestørrelse → monteringsposisjon → kontakt med guide → bevegelse av montering

Hvis en del av denne kjeden ikke stemmer overens, kan det hende at valsen ikke fungerer som den skal.

Hvilke dimensjoner for markiserulle bør du sjekke?

Flere dimensjoner er verdt å registrere når man identifiserer en eksisterende vals eller forbereder et nytt design.

Ikke alle prosjekter krever alle disse målingene. De relevante punktene avhenger av hvordan valsen brukes.

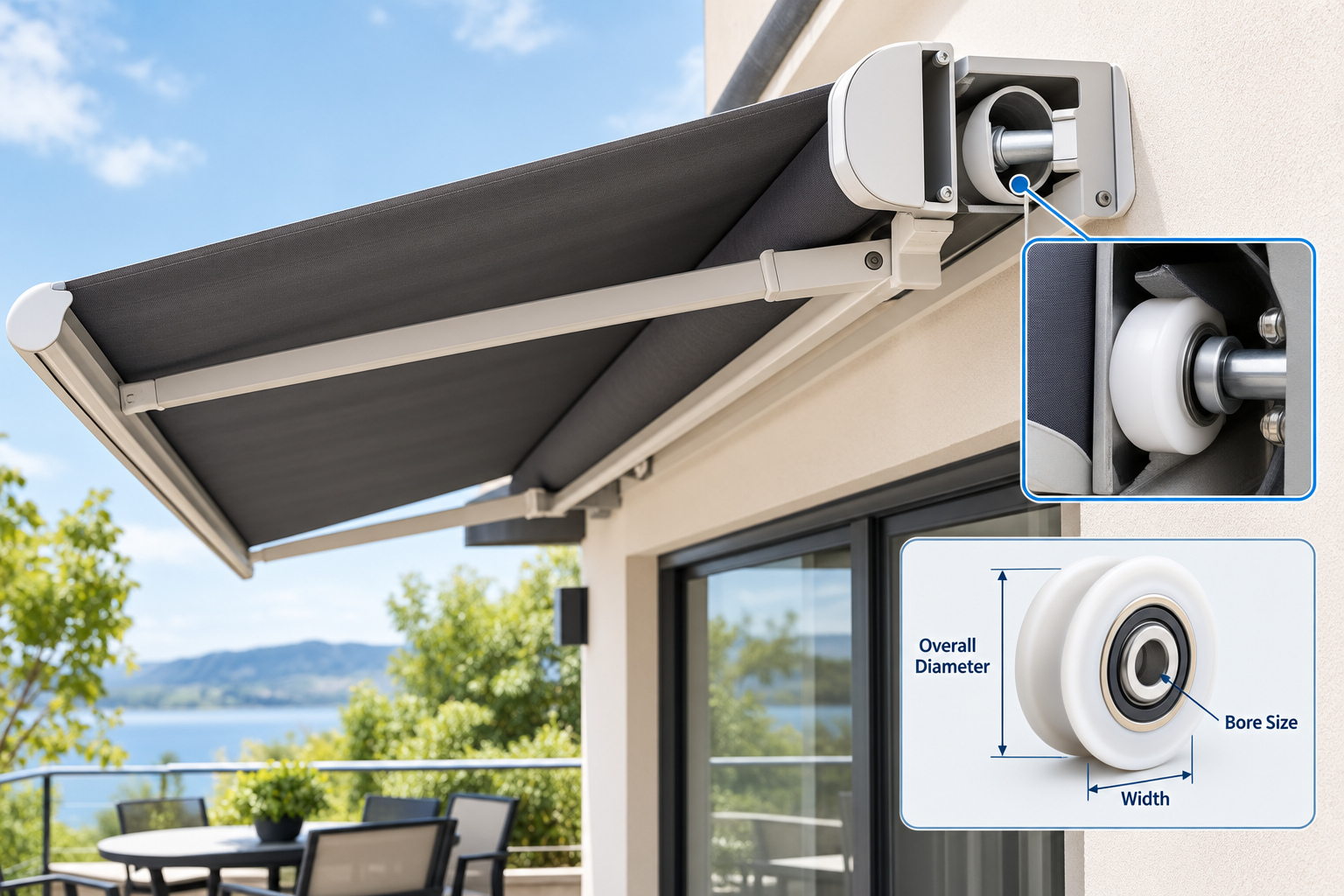

Utvendig diameter påvirker løpeposisjon

Den ytre diameteren er ofte en av de første dimensjonene folk måler, men viktigheten går utover bare å beskrive størrelsen på hjulet.

Den kan bestemme hvor valsen sitter i forhold til sporet eller føringen. Hvis erstatningen har en merkbart annen diameter, kan den bevegelige delen sitte høyere eller lavere enn beregnet.

Denne endringen kan påvirke klaringen mellom deler i nærheten. Det kan også endre posisjonen til en ramme, vogn eller støttekomponent.

Av denne grunn bør diameter vurderes sammen med den omkringliggende strukturen i stedet for å behandles som et isolert tall.

Bredde bestemmer mer enn kontaktområde

Hjulbredde er en annen nyttig dimensjon.

En rulle trenger nok plass til å sitte riktig på løpeflaten, men den trenger også tilstrekkelig sideklaring. Hvis hjulet er for bredt for den tilgjengelige plassen, kan det gni mot braketten eller styreveggen. Hvis den er smalere enn den opprinnelige utformingen, kan kontaktposisjonen endres.

Riktig bredde avhenger derfor av den fysiske plassen rundt hjulet.

Når du måler en eksisterende del, sjekk både selve hjulet og gapet mellom hjulet og nabokomponenter.

Hvordan påvirker boringen kompatibiliteten?

Boringen er åpningen gjennom midten av valsen. Det er direkte relatert til akselen, akselen, tappen eller lagerarrangementet som brukes av forsamlingen.

Et erstatningshjul kan ha en matchende utvendig diameter og fortsatt ikke passe fordi senterforbindelsen er annerledes.

Boringen bør derfor kontrolleres sammen med:

• Aksel- eller akseltype
• Lagerarrangement
• Navkonstruksjon
• Holdemetode
• Tilgjengelig sideklaring
• Plassering av hjulet inne i braketten

I noen design roterer hjulet rundt en aksel. I andre er et lager integrert i hjulet. De samme ytre dimensjonene kan derfor beskrive komponenter med ulik indre struktur.

Dette er en grunn til at et fotografi av den installerte valsen kan være nyttig når du ber om en erstatning.

Betyr hjulprofilen så mye som størrelsen?

I mange applikasjoner, ja.

En rulle er ikke bare en rund gjenstand. Løpeoverflaten kan være flat, rillet, buet, flenset eller formet for en bestemt guide.

Profiln bestemmer hvor hjulet får kontakt.

Tenk på et enkelt eksempel. En rulle designet for å kjøre på en flat overflate har et annet kontaktforhold enn en som er beregnet på å sitte inne i et spor. To hjul kan ha lignende ytre diametre, men tilhører fortsatt forskjellige mekaniske arrangementer.

Match løpeflaten, ikke bare hjulet

Når du sjekker en eksisterende markiserulle, inspiser området der hjulet faktisk fungerer.

Se etter:

• Flate kontaktflater
• Riller eller kanaler
• Forhøyede styrekanter
• Sideflenser
• Buede løpeseksjoner
• Lukkede føringsrom
• Tegn på ujevn kontakt

Banens tilstand kan også gi nyttig informasjon. Slitasjemerker kan vise hvor valsen normalt kommer i kontakt med den omkringliggende strukturen.

Dette kan være spesielt nyttig når den originale delen er slitt og profilen ikke lenger er lett å identifisere.

Hva med den totale installasjonsplassen?

En rull kan ha riktige grunnmål og fortsatt være uegnet hvis det ikke er nok plass rundt den.

Dette er en detalj å overse under utskiftingsarbeid.

Mål plassen rundt komponenten, ikke bare selve komponenten. Sjekk avstanden mellom hjulet og braketten, nærliggende rammeelementer, styreflater, festemidler og andre bevegelige deler.

En nyttig inspeksjon bør svare på flere praktiske spørsmål:

1. Kan valsen gå inn i monteringsposisjon?
2. Kan den rotere uten å berøre deler i nærheten?
3. Forblir hjulet på linje med føringen?
4. Er det nok plass til akselen eller lageret?
5. Kan holdemaskinvaren installeres?
6. Beveger enheten seg fortsatt gjennom hele driftsbanen?

Disse spørsmålene gjør en enkel dimensjonskontroll til en vurdering av riktig passform.

Hvorfor akselposisjon kan endre hele enheten

Sentrum av en valse er ikke alltid plassert på samme måte i forhold til monteringsstrukturen.

En liten endring i akselplassering kan påvirke høyden, vinkelen eller posisjonen til den omkringliggende komponenten. Dette har betydning når valsen utgjør en del av en vogn, arm, brakett eller styrt bevegelsessystem.

For eksempel, hvis hjulsenteret er annerledes enn det opprinnelige designet, kan valsen komme i kontakt med føringen på et annet punkt. Det kan endre hvordan lasten overføres gjennom enheten.

Derfor, når du bytter ut en ikke-standard vals, mål forholdet mellom hjulsenteret og monteringsstrukturen i stedet for å registrere bare hjuldiameteren.

En enkel måleordre kan spare tid

Det er ikke nødvendig å måle alt tilfeldig.

En praktisk sekvens er lettere å følge:

Trinn 1: Fotografer den komplette monteringen

Ta et bredere bilde før du fjerner rullen. Dette viser hvordan komponenten er plassert.

Trinn 2: Fjern og inspiser valsen

Når det er fjernet, undersøk hjulet, navet, boringen, profilen og monteringsområdet.

Trinn 3: Registrer hoveddimensjonene

Start med utvendig diameter, bredde, boring og total høyde.

Trinn 4: Sjekk profilen

Se nøye på løpeflaten og eventuelle spor, flenser eller buede deler.

Trinn 5: Mål monteringsforholdet

Registrer hvordan hjulet sitter i forhold til akselen, braketten, guiden og deler i nærheten.

Trinn 6: Sammenlign rullen med guiden

Guiden kan avsløre informasjon som hjulet selv ikke kan. Fotografer begge sammen når det er mulig.

Denne prosessen skaper en klarere referanse for en leverandør, vedlikeholdsteam eller produktdesigner.

Hva skjer når én dimensjon er litt forskjellig?

Ikke alle dimensjonsforskjeller betyr automatisk at en valse ikke kan fungere. Effekten avhenger av hvor forskjellen oppstår og hvordan systemet er utformet.

En endring i en ukritisk ytre overflate kan ha liten praktisk effekt. En endring i boring, løpeprofil eller monteringsposisjon kan være mye mer betydelig.

Derfor bør dimensjonstoleranse vurderes i forhold til funksjon.

For erstatningskilder er det nyttig å dele målinger i tre grupper:

Denne tilnærmingen gjør inspeksjonen lettere å forstå og bidrar til å unngå unødvendige målinger.

Når bør en tilpasset rulle vurderes?

Standardkomponenter kan fungere godt når det originale designet allerede følger en etablert valsekonfigurasjon.

En tilpasset rulle kan vurderes når den eksisterende komponenten har en uvanlig profil, ikke-standard boring, spesiell monteringsstruktur, begrenset installasjonsplass eller et design som er vanskelig å matche med en tilgjengelig erstatning.

Tilpasning kan også være fornuftig under OEM-utvikling når valsen må designes rundt en bestemt ramme eller guide.

For disse prosjektene bør dimensjoner betraktes som en del av den komplette mekaniske tegningen i stedet for som en frittstående produktspesifikasjon.

En leverandør kan trenge informasjon om føringen, akselen, monteringsbraketten, driftsmiljøet og tiltenkt bevegelse før de bekrefter et passende design.

For tilpasset trinse- og rulleproduksjon kan produsenter som HUNE gjennomgå strukturen og utvikle en komponent rundt de nødvendige monterings- og bevegelsesforholdene. HUNEs produktspekter inkluderer ulike trinseprofiler og tilpassede trinseløsninger, som kan være aktuelle når en standardkomponent ikke samsvarer med eksisterende mekanisk arrangement.

Hvordan kan kjøpere forberede bedre rulleinformasjon?

En tydelig forespørsel kan gjøre teknisk kommunikasjon mye enklere.

I stedet for å sende bare én måling, lag en liten informasjonspakke som inneholder:

• Bilder av den originale valsen
• Bilder av hele installasjonen
• Hoveddimensjonale mål
• Hjulprofildetaljer
• Aksel- eller akselinformasjon
• Guide eller spor fotografier
• Monteringsmetode
• Søknadstype
• Krav til erstatning eller nyutvikling
• Forventet innkjøpsmengde

En tegning er nyttig når den er tilgjengelig, men det er ikke alltid nødvendig i begynnelsen. En fysisk prøve og klare bilder kan også hjelpe en produsent med å forstå komponenten.

En praktisk sjekkliste før bestilling

Før du bekrefter utskifting av markiserulle, bør du se gjennom følgende punkter:

Hjul

• Utvendig diameter
• Bredde
• Profile
• Bore
• Navstruktur

Montering

• Aksel eller aksel
• Brakett posisjon
• Holdemetode
• Tilgjengelig installasjonsplass

Driftsforhold

• Guideform
• Kontaktstilling
• Klarering
• Bevegelsesretning
• Mulige buede partier

Søknad

• Type markise
• Utendørs eksponering
• Bevegelsesfrekvens
• Erstatning eller nytt design

Denne sjekklisten krever ikke kompliserte tekniske beregninger. Hensikten er å sørge for at det fysiske forholdet mellom valsen og resten av systemet er forstått før en bestilling legges inn.

Viktige takeaways

• Utvendig diameter affects the roller's running position within the assembly.
• Hjul width needs to be considered together with contact area and side clearance.
• Boredimensjonene skal samsvare med akselen, akselen, tappen eller lagerarrangementet.
• Løpeprofilen må samsvare med føringen eller kontaktflaten.
• Akselposisjon kan påvirke høyden, vinkelen og bevegelsen til omkringliggende komponenter.
• Tilgjengelig installasjonsplass should be checked before confirming a replacement.
• Bilder av valsen, monteringsstrukturen og guiden kan gi nyttig informasjon sammen med målinger.
• Tilpassede ruller kan vurderes når uvanlige profiler, monteringsstrukturer eller plassbegrensninger gjør standardkomponenter vanskelige å matche.

Den riktige dimensjonen er den som støtter hele systemet

Dimensjonering av markiseruller er ikke bare et spørsmål om å finne et hjul med samme ytre diameter. Riktig passform avhenger av hvordan flere dimensjoner fungerer sammen.

Diameter påvirker løpeposisjon. Bredde påvirker kontakt og klaring. Boringen bestemmer akselforbindelsen. Profilen styrer interaksjonen med guiden. Monteringsdimensjoner avgjør om valsen kan sitte riktig inne i monteringen.

Rommet rundt er også viktig.

Av den grunn er den mest nyttige tilnærmingen å inspisere hele mekanismen først, deretter identifisere dimensjonene som styrer installasjon og bevegelse. Noen få velvalgte målinger, støttet av fotografier og applikasjonsinformasjon, kan gi et mye klarere grunnlag for erstatningsinnkjøp eller tilpasset utvikling.

Når valsen behandles som en del av markisesystemet i stedet for som et isolert hjul, blir dimensjonskontroller mye lettere å forstå. Det er også der nøye komponentvalg kan bidra til å redusere unngåelige monteringsproblemer under montering og vedlikehold.
