Hvordan måle en markiserulle før du bestiller en erstatning

Bytter ut en markiserulle kan være enkelt når den originale komponenten er ordentlig dokumentert før den fjernes. Hjulet kan se enkelt ut, men størrelsen er bare en del av informasjonen som trengs for en passende erstatning. Løpeprofilen, senteråpningen, monteringsmetoden og forholdet til guiden kan alle påvirke hvordan komponenten passer og fungerer.

Før du legger inn en bestilling, ta deg tid til å inspisere den eksisterende valsen og registrere viktige detaljer. Et grunnleggende måleverktøy, noen få klare fotografier og en enkel skisse kan gi nyttig informasjon, spesielt når originaldelen ikke har modellnummer eller identifikasjonsmerke.

Nøkkelen er å se på valsen som en del av den komplette markisemontasjen i stedet for å behandle hjulet som en isolert komponent.

Viktige takeaways

• Mål hjulstørrelse, bredde, senteråpning og løpeprofil før du bestiller en erstatning
• Inspiser monteringsstrukturen og tilgjengelig installasjonsplass i stedet for å måle hjulet alene
• Sjekk føringen eller sporet fordi slitasje eller feiljustering kan påvirke hvordan erstatningsvalsen fungerer
• Bruk klare fotografier og en enkel skisse for å dokumentere uvanlige former eller monteringsarrangement
• Hold den originale valsen tilgjengelig når det er mulig, spesielt når du kjøper en ikke-standard eller tilpasset komponent

Hvorfor nøyaktige målinger er viktige

Et erstatningshjul kan se nesten identisk ut med originalen og fortsatt variere på måter som påvirker installasjonen. Små endringer i monteringsarrangementet, hjulprofilen eller senteråpningen kan forhindre at delen passer til den eksisterende strukturen som tiltenkt.

Dette er grunnen til at visuell sammenligning alene ofte ikke er nok.

En nyttig inspeksjon bør dekke tre områder:

• Hjulet og dets løpeflate
• Monteringsarrangementet
• Føreren eller overflaten der hjulet beveger seg

Sammen gir disse detaljene en klarere beskrivelse av den eksisterende komponenten og gjør kommunikasjonen med en leverandør enklere.

For eldre markisesystemer kan denne informasjonen være spesielt nyttig når det ikke er noe delenummer eller den originale komponenten ikke lenger er lett tilgjengelig.

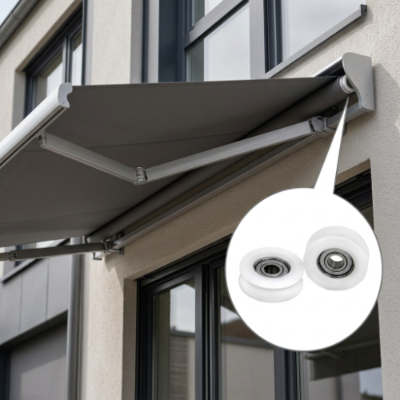

Start med den komplette monteringen

Før du fjerner valsen, inspiser hvordan den sitter inne i markisemekanismen.

Ta flere bilder mens komponenten fortsatt er installert. Ta med den omkringliggende braketten, skaftet, guiden, huset eller andre deler som hjelper til med å vise posisjonen.

Et nyttig sett med bilder kan omfatte:

• Komplett montering før fjerning
• Et nærbilde av valsen
• Sideprofilen
• Forsiden og baksiden
• Monteringspunktet
• Veiledningn eller sporet
• Nærliggende komponenter som påvirker tilgjengelig plass

Disse bildene gir kontekst som målinger alene ikke alltid kan fange opp.

Registrer installasjonsretningen

Noen hjul er symmetriske, men andre har en spesiell orientering. En flens, spor, lagerarrangement eller monteringsfunksjon kan bare vises på den ene siden.

Før demontering, noter raskt hvilken retning komponenten vender.

Et fotografi er vanligvis nok. Hvis flere lignende ruller fjernes, kan en enkel etikett eller skisse også hjelpe til med å holde alt organisert.

Mål hovedhjulets dimensjoner

Etter fjerning, plasser komponenten på en ren, flat overflate. Å måle delen mens den er koblet til annen maskinvare kan gjøre det vanskelig å identifisere de riktige referansepunktene.

Hovedhjuldimensjonene gir generelt utgangspunktet.

Hensikten er ikke å samle inn alle mulige målinger. Konsentrer deg om dimensjoner som beskriver hvordan komponenten passer og fungerer.

Se nøye på hjulprofilen

Utvendig størrelse gir bare en del av bildet. Formen på løpeflaten kan være like viktig.

Se på hjulet fra siden og sjekk om kontaktflaten er flat, avrundet, rillet, flenset eller formet på en annen måte.

En forhøyet kant eller innfelt seksjon kan ha et spesifikt forhold til føringen. Disse detaljene kan være vanskelige å kommunisere med kun målinger, så et tydelig sidebilde er nyttig.

Skille design fra slitasje

En eldre valse kan ha vært utsatt for gjentatte bevegelser over en lengre periode. Overflaten kan bli polert, riper, flatet eller på annen måte slitt.

Ikke anta automatisk at hvert synlige merke representerer det originale designet.

Hvis et annet matchende hjul er tilgjengelig og virker mindre slitt, sammenlign de to. Forskjeller mellom komponentene kan bidra til å vise hvilke funksjoner som er en del av den originale profilen og hvilke som er resultatet av bruk.

Dette er spesielt nyttig når løpeflaten har endret seg merkbart.

Sjekk senteråpningen nøye

Sentrum av hjulet fortjener spesiell oppmerksomhet fordi det kobler den roterende komponenten til resten av mekanismen.

Avhengig av konstruksjonen kan senteret inneholde et lager, bøssing, metallinnsats, akselforbindelse eller et annet støtteelement.

Identifiser først hva som faktisk er tilstede før du registrerer dimensjonen.

Sjekk om:

• Senteret er en enkel åpning
• Et lager er installert på innsiden
• En bøssing er tilstede
• Akselen går gjennom komponenten
• Akselen roterer med hjulet
• Hjulet roterer rundt en fast aksel

Disse forskjellene kan påvirke måten en erstatningskomponent må konstrueres på.

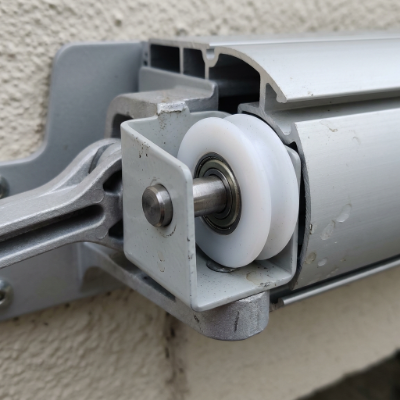

Ikke overse monteringsstrukturen

En av de vanlige feilene under utskiftingsinnkjøp er å konsentrere seg om hjulet mens du overser måten det er installert på.

Et hjul kan ha lignende ytre dimensjoner som en annen komponent, men bruke en helt annen monteringsmetode.

Se på forbindelsen mellom rullen og markisestrukturen.

Det kan støttes av:

• En fast pinne
• En aksel
• Et skaft
• En brakett
• En peiling
• En bøssing
• Et integrert hus

Ta et bilde av monteringsområdet før demontering og et annet etter at valsen er fjernet.

Dette gjør det lettere å forstå forholdet mellom hjulet og den omkringliggende strukturen.

Sjekk tilgjengelig plass

Plassen rundt valsen er også verdt å registrere.

Se etter braketter, deksler, skafter, skinner eller andre komponenter i nærheten som kan forstyrre installasjonen.

En erstatning trenger ikke bare samsvare med selve hjulet. Den må også fungere innenfor den tilgjengelige plassen i den eksisterende forsamlingen.

Inspiser guiden eller sporet

Overflaten der hjulet beveger seg kan gi nyttig informasjon om komponenten.

Se etter merker som viser det normale kontaktområdet. Disse kan noen ganger avsløre om hjulet har kjørt sentralt eller fått tyngre kontakt med den ene siden.

Sjekk også guiden rundt for:

• Smuss eller rusk
• Riper
• Deformasjon
• Løse fester
• Ujevn slitasje
• Endringer i den opprinnelige formen

Hvis føringen har blitt skadet eller feiljustert, kan det hende at utskifting av rullen alene ikke løser det underliggende mekaniske problemet.

Dette er grunnen til at veiledningen bør inspiseres under samme prosess i stedet for å behandles som et eget problem.

Et tydelig bilde kan forklare hva tall ikke kan

Mål er viktige, men noen former er vanskelige å beskrive nøyaktig med tall.

Tenk på en rulle med en buet kant, et forskjøvet senter og en liten monteringsfunksjon på den ene siden. En liste over dimensjoner kan beskrive delen, men et sidebilde kan vise forholdet mellom disse funksjonene mye tydeligere.

For en erstatningsforespørsel, bruk fotografier med god belysning og enkel bakgrunn.

Prøv å inkludere:

• Én helhetssyn
• Ett sidesyn
• Ett nærbilde av sentrum
• En visning av monteringsområdet
• Ett fotografi som viser komponenten i sin opprinnelige posisjon

En linjal eller måleverktøy kan også plasseres ved siden av delen i ett fotografi for visuell referanse.

Når en enkel skisse blir nyttig

Noen ruller er enkle å beskrive. Andre har uvanlige former eller monteringsarrangement som er lettere å forstå gjennom en tegning.

En grunnleggende skisse trenger ikke å følge formelle tekniske tegningsstandarder.

Tegn komponenten forfra og fra siden, og merk deretter de viktige dimensjonene. Vis plasseringen av akselen eller akselen og angi overflaten som er i kontakt med føringen.

Dette kan hjelpe deg med å svare på flere praktiske spørsmål:

• Hvor er det roterende senteret?
• Hvilken side vender mot braketten?
• Hvilken overflate kontakter guiden?
• Hvilke dimensjoner hører til hjulet?
• Hvilke dimensjoner hører til monteringskonstruksjonen?

For tilpassede komponenter kan denne typen referanser gjøre kommunikasjonen mye enklere.

Hold den originale delen tilgjengelig

Hvis mulig, ikke kast den gamle valsen umiddelbart etter målinger.

En fysisk prøve kan gi informasjon som er vanskelig å fange i fotografier eller skriftlige notater. Den kan vise den faktiske hjulprofilen, lagerarrangement, monteringsfunksjoner og tegn på slitasje.

Dette kan være spesielt nyttig når komponenten er uvanlig eller når den originale designen ikke har et lett identifiserbart modellnummer.

For produsenter og leverandører som arbeider med ikke-standard trinse- og rullekomponenter, kan en prøve kombinert med tegninger, fotografier og applikasjonsinformasjon gi en nyttig referanse for å diskutere en erstatning eller tilpasset design.

Forbereder en klar erstatningsforespørsel

Når inspeksjonen er fullført, organiser informasjonen i en enkel spesifikasjon.

En nyttig forespørsel kan omfatte:

• Søknad: Hvor komponenten brukes
• Eksisterende komponent: Beskrivelse og fotografier av originaldelen
• Hjulinformasjon: Hovedmål og løpeprofil
• Senterinformasjon: Boring, lager, bøssing eller akselarrangement
• Monteringsinformasjon: Brakett, aksel, pinne eller husstruktur
• Guideinformasjon: Fotografier eller beskrivelse av kontaktflaten
• Tilstand: Synlig slitasje, sprekker, deformasjoner eller andre skader
• Antall: Omtrentlig kjøpskrav
• Eksempel: Om den originale komponenten kan leveres som referanse
• Tilpasning: Enten en standard eller tilpasset komponent vurderes

Dette gir leverandøren et mye klarere utgangspunkt enn et enkelt fotografi eller én måling.

For applikasjoner som involverer tilpassede trinser og ruller, kan HUNE bruke denne typen dimensjons- og bruksinformasjon når de diskuterer ikke-standard komponentkrav.

Hva du bør vurdere før du bestiller

Hjul

Kontroller hoveddimensjonene og sørg for at løpeprofilen er korrekt registrert.

Senter

Bekreft om komponenten bruker en enkel boring, lager, bøssing, aksel eller et annet internt arrangement.

Montering

Sammenlign den opprinnelige forbindelsen med den foreslåtte erstatningsstrukturen.

Guide

Sørg for at hjulprofilen samsvarer med overflaten der den opererer.

Installasjonsplass

Sjekk området rundt for alt som kan påvirke tilpasning eller bevegelse.

Driftsbetingelser

Vurder miljøet der komponenten brukes. Utendørs markisesystemer kan møte fuktighet, støv, temperaturendringer og gjentatte bevegelser. Disse forholdene kan være relevante når man diskuterer materiale og konstruksjon.

En praktisk sjekkliste for måling

Før du sender informasjonen til en leverandør, sørg for at du har dekket følgende:

• Fotografer valsen før fjerning
• Registrer hovedhjuldimensjonene
• Sjekk sideprofilen
• Inspiser senteråpningen
• Identifiser ethvert lager eller foring
• Registrer akselen, akselen eller stiftarrangementet
• Fotografer monteringsbraketten
• Inspiser guiden eller sporet
• Legg merke til synlig slitasje eller deformasjon
• Sjekk tilgjengelig installasjonsplass
• Lag en enkel skisse hvis komponenten har en uvanlig form
• Hold den originale delen tilgjengelig når det er mulig
• Forklar hvordan og hvor valsen brukes
• Oppgi om en tilpasset komponent kan være nødvendig

Ofte stilte spørsmål

Hvilke mål bør jeg ta før jeg bestiller en markiserulle? Registrer hjuldiameter, bredde, senteråpning, løpeprofil, monteringsarrangement og tilgjengelig installasjonsplass. Fotografier av hele forsamlingen kan gi ekstra kontekst.

Er det nok å måle utvendig diameter? Nei. Den ytre dimensjonen beskriver kun én del av komponenten. Sentrumsarrangementet, løpeprofilen, monteringsstrukturen og forholdet til guiden kan også påvirke kompatibiliteten.

Bør jeg beholde den originale valsen etter å ha målt den? Når det er mulig, ja. Den originale delen kan gi nyttig informasjon om dens profil, monteringsfunksjoner, innvendig arrangement og slitasjetilstand som kan være vanskelig å fange gjennom målinger alene.

Hvorfor bør jeg fotografere valsen før jeg fjerner den? Et installert fotografi viser komponentens orientering og forhold til nærliggende braketter, aksler, føringer og andre deler. Denne konteksten kan bidra til å tydeliggjøre erstatningskravene.

Kan en leverandør lage en tilpasset vals fra en prøve? En fysisk prøve, kombinert med mål, fotografier, bruksinformasjon og monteringsdetaljer, kan gi nyttig referanseinformasjon når man diskuterer en ikke-standard eller tilpasset vals.

God måling starter med hele systemet

En rulle kan være en relativt liten del av en markisemontasje, men dens dimensjoner og monteringsforhold kan ha en direkte effekt på hvordan den passer og beveger seg.

Av den grunn bør erstatningskilder begynne med mer enn den ytre diameteren. Hjulprofilen, senterarrangementet, monteringsstrukturen, guiden og tilgjengelig installasjonsplass gir nyttig informasjon.

Noen få klare fotografier og nøye registrerte dimensjoner kan gjøre prosessen mye enklere, spesielt når du arbeider med en eldre eller ikke-standard komponent.

Den praktiske tilnærmingen er enkel: inspiser hele monteringen, mål de viktige områdene, dokumenter monteringsarrangementet, og hold den originale delen tilgjengelig for sammenligning når det er mulig. Dette gir både kjøpere og produsenter en klarere forståelse av komponenten og dens rolle i markisesystemet.
