Styrehjul og belteruller kan se nesten like ut når de sitter på en arbeidsbenk. Begge er runde. Begge kan inneholde lagre. Begge kan kjøre mot en skinne, profil eller annen bevegelig overflate.
Det er der forvirringen starter.
I en faktisk maskin kan disse to komponentene ha ganske forskjellige jobber. Et styrehjul brukes ofte for å holde en bevegelig del på kurs, mens en belterull kan være utformet for å løpe langs et definert spor mens den bærer eller overfører deler av arbeidsbelastningen. I noe utstyr kan en komponent til og med utføre begge funksjonene.
Så, hva er den praktiske forskjellen mellom et styrehjul og en belterulle?
Svaret kommer mindre ned på navnet som er trykt på en produktside og mer på hvordan hjulet samhandler med maskinen rundt det.

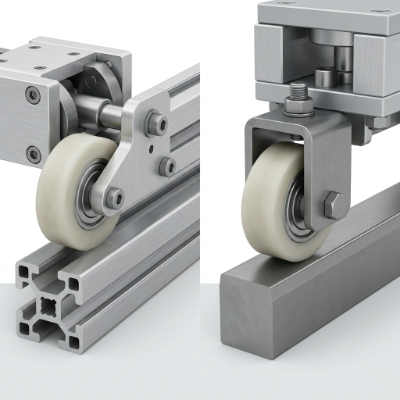

Styrehjul vs. belterull med et blikk
Før du ser på detaljene, hjelper det å skille de grunnleggende rollene.
| Hensyn | Styrehjul | Sporrulle |
|---|---|---|
| Hovedrolle | Hjelper med å kontrollere bevegelse eller justering | Går langs et definert spor eller skinne |
| Kontakt | Kan komme i kontakt med en skinne, panel, kant eller profil | Vanligvis utformet rundt en bestemt baneoverflate |
| Lastefunksjon | Kan lede, stabilisere eller bære deler av en last | Kombinerer ofte rullende bevegelse med lastoverføring |
| Typisk struktur | Hjul, lager, aksel eller monteringsarrangement | Rullekropp, lager, tapp, aksel eller monteringsstruktur |
| Profil | Flat, rillet, flenset eller tilpasset | Ofte matchet til en spor- eller kamprofil |
| Designfokus | Bevegelseskontroll og justering | Spor kontakt, rullende bevegelse og lastoverføring |
Dette er generelle distinksjoner snarere enn strenge bransjedefinisjoner. Maskinbyggere bruker ofte begrepene annerledes, og en komponent beskrevet som et styrehjul i en applikasjon kan kalles en belterulle i en annen.
Det viktige spørsmålet er: Hva gjør hjulet egentlig inne i mekanismen?
Hva gjør et styrehjul?
Et styrehjul er hovedsakelig opptatt av retning.
Se for deg et bevegelig panel som reiser langs en ramme. Uten noen form for veiledning kan panelet bevege seg sidelengs, gni mot den omkringliggende strukturen eller gradvis drive bort fra den tiltenkte banen.
Et styrehjul hjelper til med å kontrollere den bevegelsen.
Den kan løpe langs en skinne, inne i en kanal, mot en sideflate eller langs en annen del av maskinen. Avhengig av designet kan den også støtte noe av den bevegelige delen.
Veiledning betyr ikke alltid bærende
Dette er en lett forskjell å gå glipp av.
Noen styrehjul holder hovedsakelig en bevegelig enhet på linje. De bærer ikke nødvendigvis hele vekten av den forsamlingen.
For eksempel kan en bevegelig vogn ha separate hjul som støtter vekten og mindre hjul som holder den sentrert på banen. Begge er rullende komponenter, men deres mekaniske ansvar er forskjellige.
Den forskjellen påvirker hvordan hjulet skal utformes.
Et hjul som hovedsakelig brukes til sideveisføring kan ha andre krav enn det som forventes å støtte en betydelig del av den bevegelige strukturen.
Hva er da en belterulle?
En beltevalse er vanligvis utformet rundt en definert løpebane.
Sporet kan være en skinne, kam, styreprofil eller spesielt formet overflate. Valsen følger den banen mens maskinen beveger seg.
I mange utførelser overfører valsen også last mellom den bevegelige enheten og sporet. Det betyr at kontaktflaten, lagerarrangementet, monteringsstrukturen og rulleprofilen henger tett sammen.
En beltevalse er derfor ikke bare et hjul som tilfeldigvis berører en skinne.
Banen er en del av designet.
Hvis sporet har en spesiell form, må valsen jobbe med den formen. Hvis valsen er montert gjennom en tapp eller aksel, må den omkringliggende strukturen også romme den forbindelsen.
Den virkelige forskjellen vises ofte på kontaktflaten
Hvis du har to hjul som ser like ut, se på hva de berører.
Det forteller deg vanligvis mer enn produktnavnet.
Et styrehjul kan løpe mot siden av en profil for å hindre en vogn i å bevege seg sidelengs. En annen kan sitte i et spor og bidra til å holde en bevegelig seksjon sentrert.
En beltevalse er derimot ofte designet for å følge et definert spordekke. Dens ytre profil kan være formet spesielt for det grensesnittet.

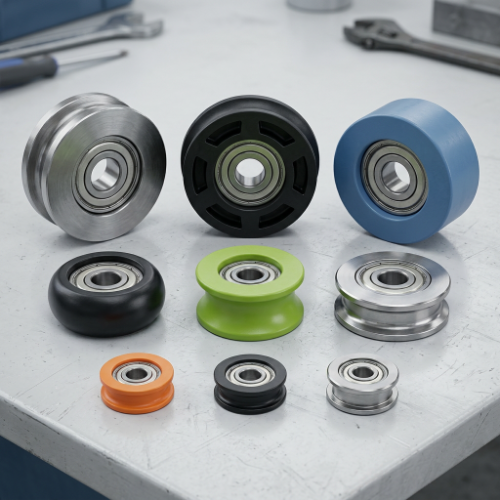

Vanlige kontaktordninger
Flere arrangementer kan vises i industrielt utstyr:
- Flatt hjul mot en flat løpeflate
- Sporhjul rundt skinne eller passende profil
- Hjul med flens ved siden av et spor
- Konvekst eller konkavt hjul mot en matchende overflate
- Rulle som følger en kam eller dannet spor
- Tilpasset hjulprofil for en spesialisert mekanisme
Formen på hjulet bør ikke velges uavhengig av motflaten.
Et spor som ser passende ut i en katalog fungerer kanskje ikke med en faktisk skinne hvis kontaktforholdet er annerledes.
Et enkelt eksempel: En vogn, flere jobber
Tenk på en liten industrivogn som beveger seg langs en ramme.
Vognen må kjøre forover og bakover. Den må også holde seg sentrert og unngå å løfte eller forskyve seg sidelengs.
Maskinen kan bruke flere rullende komponenter.
En gruppe bærer vognen gjennom hovedreiseretningen. En annen gruppe gir sideveiledning. Et tredje kontaktpunkt kan forhindre overdreven bevegelse bort fra sporet.
Alle disse komponentene ruller, men de utfører ikke nødvendigvis den samme jobben.
Dette er grunnen til at det kan skape problemer å erstatte hvert hjul med samme type.
Den mekaniske rollen betyr mer enn det faktum at alle er runde.
Hvor lagrene passer inn i forskjellen
Lagre er en annen grunn til at styrehjul og belteruller kan se like ut mens de oppfører seg annerledes.
Et lager lar hjulet eller valsen rotere rundt akselen eller monteringspunktet. Men lageret bestemmer ikke hele funksjonen til komponenten.
Det ytre hjulet må fortsatt ha passende kontakt med sporet eller føringsflaten.
En nyttig måte å tenke på sammenstillingen er:
- Lager: Støtter rotasjon
- Hjulprofil: Håndterer kontakt
- Aksel eller montering: Kobler komponenten til maskinen
- Spor eller ledeflate: Definerer løpebanen
Hvis en del av forholdet er feil, kan det hende at det å endre en annen del ikke løser problemet.
For eksempel kan et lager rotere fritt mens hjulet fortsatt gnis mot et uegnet spor.
Lastretningen kan endre designet
Et hjul kan se enkelt ut fra utsiden, men krefter inne i maskinen kan komme fra flere retninger.
Avhengig av utstyret kan valsen oppleve:
- Radiell belastning
- Sidelasting
- Aksialkraft
- Endring av kraft under bevegelse
- Vibrasjon
- Intermitterende påvirkning
- Kombinert lasting
Et styrehjul som hovedsakelig kontrollerer sideveis bevegelse kan ha et annet mekanisk krav enn en belterulle som bærer en bevegelig vogn.
Dette er en grunn til at valg av industrivalser bør starte med påføringen i stedet for den ytre diameteren eller hjulets utseende.
Hvorfor sporform betyr så mye
Sporet og valsen danner et arbeidspar.
Anta at et spor har en buet løpeflate. Et flatt hjul vil skape en annen kontakttilstand enn et hjul designet for å matche den kurven.
På samme måte trenger et rillet hjul et kompatibelt spor. Hvis sporet er for løst, kan hjulet ha uønsket sidebevegelse. Hvis kontakten er for begrenset, kan bevegelse bli vanskelig.
Det samme prinsippet gjelder for tilpasset industrielt utstyr.
Tenk på hele løpebanen
Ikke inspiser bare den rette delen.
Sjekk hva som skjer når valsen:
- Begynner å bevege seg.
- Når normal reise.
- Endrer retning.
- Består et ledd eller overgang.
- Går inn i en buet seksjon.
- Stopper under belastning.
Et hjul som oppfører seg bra i en seksjon kan reagere annerledes når geometrien endres.
For utstyrsprodusenter er dette spesielt nyttig under prototypetesting.
Styrehjul eller beltevalse: Hvilken trenger maskinen din?
1. Kontrollerer komponenten hovedsaklig justering?
Hvis hovedformålet er å forhindre at et panel, en vogn, et belte, en kabel eller en annen bevegelig seksjon driver, kan et styrehjul beskrive rollen mer nøyaktig.
2. Kjører hjulet direkte langs et definert spor?
Hvis valsen følger en skinne, kam eller formet løpebane som en del av maskinens bevegelse, kan en beltevalse være den mer nyttige beskrivelsen.
3. Bærer den en del av lasten?
Hvis hjulet overfører en meningsfull del av den bevegelige enhetens last inn i sporet, må det inkluderes i designdiskusjonen.
4. Er profilen matchet med sporet?
Et spesialisert spor, flens eller buet profil antyder at hjulet og løpeflaten bør betraktes som ett grensesnitt.
5. Er komponenten en del av en tilpasset mekanisme?
Hvis den eksisterende maskinen har en spesiell aksel, brakett, begrenset installasjonsområde eller uvanlig sporprofil, kan det hende at en standard katalogbeskrivelse ikke forteller hele historien.
Hva bør inkluderes i en rulleforespørsel?
Når du kjøper et styrehjul eller beltevalse for industrielt utstyr, er en kort beskrivelse av applikasjonen mye mer nyttig enn et produktnavn alene.
En leverandør eller ingeniørteam vil vanligvis trenge å forstå flere deler av mekanismen.
| Informasjon | Hvorfor det hjelper |
|---|---|
| Maskinapplikasjon | Viser komponentens faktiske rolle |
| Løpeflate | Definerer forholdet mellom hjul og spor |
| Hjulprofil | Hjelper med å etablere kontaktgeometri |
| Monteringsmetode | Viser hvordan komponenten kobles til maskinen |
| Lastretning | Hjelper med å forstå kraftoverføring |
| Bevegelsesmønster | Indikerer hvordan valsen fungerer |
| Materielt miljø | Støtter materialvalg |
| Ledig plass | Bidrar til å unngå forstyrrelser under installasjonen |
| Eksisterende prøve | Nyttig når du skal utvikle en erstatning |
| Tegning eller foto | Gjør monteringen lettere å forstå |
En eksisterende prøve kan være spesielt nyttig når maskinen allerede er i produksjon.
Selv om den originale komponenten er slitt, kan monteringsarrangementet og kontaktprofilen gi nyttige ledetråder.
Kan én rulle fungere som både et styrehjul og en beltevalse?
Ja, avhengig av maskindesign.
Vilkårene utelukker ikke hverandre.
En rulle kan lede en bevegelig enhet samtidig som den bærer en del av lasten. I en annen utforming kan et hjul følge et spor og hovedsakelig gi posisjonering.
Denne overlappingen er en grunn til at terminologi kan bli forvirrende når du kjøper komponenter.
For tilpasset utstyr er det ofte bedre å beskrive funksjonen direkte.
For eksempel:
"Roller følger en skinne og støtter vognen."
Eller:
"Hjulet holder panelet på linje med sideføreren."
Den typen beskrivelser gir et ingeniørteam mye mer nyttig informasjon enn bare å si: "Jeg trenger et styrehjul."
Når tilpasning blir en del av løsningen
Ikke alle maskiner kan bruke et standardhjul.
Problemet er kanskje ikke selve hjulet. Det kan være kombinasjonen av hjul, lager, aksel, brakett, belte og tilgjengelig plass.
En tilpasset rulle kan vurderes når utstyret har:
- En ikke-standard løpeprofil
- Et spesielt spor eller flens
- Begrenset monteringsplass
- Et spesielt akselarrangement
- En bestemt lagerposisjon
- Et spesielt materialkrav
- En kombinasjon av styre- og laststøttefunksjoner
Tilpasning betyr ikke nødvendigvis å redesigne hele mekanismen.
Noen ganger er endringen begrenset til hjulprofilen. I et annet prosjekt kan det hende at lagerarrangementet eller monteringsforbindelsen må endres.
Utgangspunktet skal alltid være maskinen.
En bedre måte å sammenligne de to på
Hvis du sammenligner styrehjul og belteruller for et nytt prosjekt, prøv å beskrive dem i form av funksjon i stedet for kategori.
| Spørsmål | Hva du skal finne ut |
|---|---|
| Hva beveger seg? | Panel, vogn, belte, kabel, materiale eller en annen sammenstilling |
| Hva forblir fast? | Skinne, ramme, profil, guide eller spor |
| Hvor oppstår kontakt? | Topp, bunn, side, spor eller flere overflater |
| Hva styrer hjulet? | Retning, justering, belastning eller en kombinasjon |
| Hvordan er den montert? | Skaft, tapp, brakett, hus eller integrert struktur |
| Hva skjer under bevegelse? | Rett kjøring, reversering, kurver, vibrasjoner eller skiftende last |
Når disse svarene er klare, blir forskjellen mellom et styrehjul og en beltevalse mye lettere å forstå.
Ofte stilte spørsmål
Er styrehjul og belteruller det samme?
Ikke alltid. Begge er rullende komponenter, men funksjonene deres kan variere. Et styrehjul kan hovedsakelig kontrollere innrettingen, mens en beltevalse ofte følger et definert spor og kan også overføre deler av arbeidsbelastningen.
Kan et styrehjul bære en last?
Ja. Et styrehjul kan bære noe belastning avhengig av maskinens design. Imidlertid bør dens faktiske belastningsfunksjon bekreftes fra hele mekanismen i stedet for antatt fra navnet.
Påvirker sporformen valsevalg?
Ja. Sporet bestemmer hvordan hjulet kommer i kontakt med maskinen. Flate, rillede, buede, flensede og lukkede løpeflater kan kreve forskjellige hjulprofiler og monteringsarrangement.
Hvorfor betyr lageret noe?
Lageret støtter rotasjonen av hjulet rundt monteringspunktet. Dens passform, plassering og forhold til akselen og hjulet kan påvirke hvordan hele enheten fungerer.
Kan et tilpasset styrehjul også brukes som beltevalse?
Det kan, avhengig av design og arbeidsforhold. Hvis komponenten trenger å lede bevegelse samtidig som den bærer eller overfører last gjennom et spor, bør disse funksjonene vurderes sammen under utviklingen.
Forskjellen mellom et styrehjul og en beltevalse er ikke alltid åpenbar fra utsiden. Begge kan bruke lignende hjulkropper, lagre, aksler og materialer.
Det klarere skillet kommer fra jobben hver komponent utfører.
Et styrehjul er generelt opptatt av å holde bevegelse kontrollert og innrettet. En beltevalse er vanligvis utformet rundt en definert løpebane og kan også støtte eller overføre last gjennom det sporet.
Men ekte maskiner er ikke alltid så ryddige. En vals kan utføre flere funksjoner samtidig.
For utstyrsdesignere og innkjøpsteam er den praktiske tilnærmingen å beskrive hele arbeidssituasjonen. Se på sporet, kontaktflaten, bevegelsesretningen, lasten, monteringsstrukturen, lagerarrangementet, tilgjengelig plass og driftsmiljø.
Når disse detaljene er forstått, blir produktnavnet mindre viktig. Valsen kan da designes rundt det maskinen faktisk trenger å gjøre.
