En sammenleggbar utendørsvogn kan se enkel ut når den sees på som et ferdig produkt. Under det enkle utseendet må imidlertid flere bevegelige deler fungere sammen. Rammen åpnes og lukkes, visse seksjoner beveger seg i forhold til hverandre, og noen komponenter må rotere mens de forblir riktig plassert.
Ruller kan spille en viktig rolle i disse mekanismene. Avhengig av designet kan de støtte bevegelse, lede en bevegelig seksjon eller fungere sammen med et lager og en aksel som en del av en kompakt roterende enhet.
Dette gjør valsedesign til en mekanisk vurdering i stedet for bare et spørsmål om å velge et hjul. Den omgivende rammen, lagerarrangementet, monteringsmetoden, kontaktflaten og foldebanen har alle et direkte forhold til hvordan valsen fungerer.
For produsenter som utvikler sammenleggbart utendørsutstyr, kan forståelsen av dette forholdet gjøre komponentutvikling enklere og bidra til å unngå problemer under montering og testing.
Hvor brukes ruller i foldemekanismer?
Den nøyaktige plasseringen av en vals avhenger av strukturen til produktet.

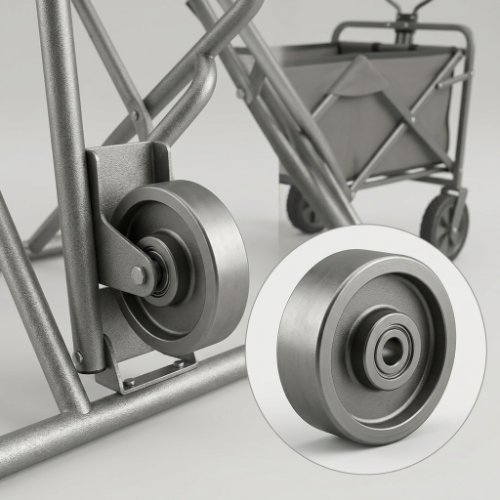

I en sammenleggbar utendørs vogn kan en rulle være innlemmet i et bevegelig støttepunkt, styrestruktur eller roterende enhet. Den kan kobles til en aksel og et lager, installeres inne i en brakett, eller plasseres mot en annen komponent som trenger kontrollert bevegelse.
En grunnleggende rullemontering kan innebære:
- Rullekropp
- Peiling
- Aksel eller aksel
- Monteringsbrakett
- Bevegelig ramme
- Kontakt- eller ledeflate
Hver del har sin egen funksjon, men delene må fungere sammen.
For eksempel bestemmer rullekroppen hvordan den kommer i kontakt med motflaten. Lageret støtter rotasjon. Akselen holder den roterende komponenten på plass, mens braketten kobler sammenstillingen til den større mekanismen.
Å endre en del kan påvirke de andre.
Det er grunnen til at en vals ikke bør vurderes bare ved å se på dens utvendige form.
Hva gjør en rulle inne i mekanismen?
Det er ingen enkelt rolle for hver rulle.
Funksjonen avhenger av hvor den er installert og hva slags bevegelse mekanismen krever.
Støtte bevegelse
En rulle kan gi rullekontakt mellom to deler som må bevege seg i forhold til hverandre.
Sammenlignet med direkte glidende kontakt, kan rullekontakt endre måten motstand håndteres på i enheten. Dette kan være nyttig når en bevegelse gjentas regelmessig.
Veiledning av en flytteseksjon
En vals kan også bidra til å holde en bevegelig komponent innenfor den tiltenkte banen.
Denne typen arrangement kan finnes der en rammeseksjon, støttedel eller annet konstruksjonselement må bevege seg mens de forblir på linje med en styreflate.
Opprettholde kontrollert kontakt
I noen mekanismer holder valsen to komponenter i kontrollert kontakt når strukturen endrer posisjon.
Formen på valsen og dens monteringsposisjon blir da viktig. Hvis en av dem er uegnet, kan kontakten bli ujevn under bevegelse.
Arbeide som en del av en roterende forsamling
Når den kombineres med et lager og en aksel, blir en rulle en del av en komplett roterende enhet.
Den ytre rullen er synlig, men det indre lagerarrangementet er like viktig for hvordan komponenten fungerer.
Hvorfor betyr lageret noe?
En rulle og et lager henger ofte tett sammen.
Rullen gir den ytre roterende strukturen, mens lageret tillater kontrollert rotasjon rundt akselen eller akselen. Passformen mellom disse delene må samsvare med tilgjengelig installasjonsplass og bevegelsen til mekanismen.
Flere faktorer må kanskje vurderes:
- Peiling position
- Skaftarrangement
- Ledig plass
- Rullestruktur
- Monteringsmetode
- Forventet bevegelse
- Driftsmiljø
Dette er spesielt viktig i kompakte foldemekanismer.
Det kan være svært lite plass rundt valseenheten, så lageret kan ikke bare velges etter at alt annet allerede er designet.
En mer praktisk tilnærming er å vurdere valsen og lageret sammen i det tidlige utviklingsstadiet.
Hvordan påvirker rulleprofilen bevegelse?
Den utvendige formen til en vals bestemmer hvordan den samhandler med overflaten rundt den.
En rulle med et relativt flatt kontaktområde oppfører seg annerledes enn en som er designet med et spor, en kant eller en annen formet profil.
Profilen kan påvirke:
- Kontaktstilling
- Veiledning
- Stabilitet
- Bevegelsesretning
- Overflateinteraksjon
- Tilgjengelig klaring
For en foldemekanisme avhenger riktig profil av hva valsen faktisk gjør.
Hvis den støtter en bevegelig seksjon, må kontaktflaten samsvare med den bevegelsen. Hvis den følger en guide, kan det hende at profilen må fungere med guidestrukturen.
Dette er grunnen til at det å erstatte en vals med en annen som ligner på noen ganger kan skape uventede problemer.
Hva skjer med rullen når rammen foldes?
Foldehandlingen er en viktig del av designet.
Når vognen er åpen, kan rullen ha god plass rundt seg. Når rammen begynner å foldes, endres posisjonen til rullen i forhold til komponenter i nærheten.
Den kan bevege seg nærmere:
- Rammerør
- Hengsler
- Braketter
- Skaft
- Støttearmer
- Andre bevegelige komponenter
Valsen trenger derfor nok klaring gjennom hele bevegelsen.
Det er ikke nok å kun kontrollere den åpne posisjonen.
En komponent som passer riktig under normal drift kan berøre en annen del når rammen er delvis foldet. I noen tilfeller kan selv en liten mengde forstyrrelser påvirke foldehandlingen.
Av denne grunn bør valsen kontrolleres mens mekanismen beveger seg gjennom hele arbeidsbanen.
Betyr utemiljøet noe?
Ja, spesielt når valsen er utsatt for omgivelsene.
Utendørsutstyr kan støte på støv, skitt, fuktighet, gress, løse partikler og skiftende værforhold. Det faktiske eksponeringsnivået avhenger av hvordan og hvor vognen brukes.
Valsemontasjen kan derfor være nødvendig å vurdere i forhold til:
- Fuktighet
- Støv og skitt
- Overflateforurensning
- Rengjøring
- Lagringsforhold
- Bevegelsesfrekvens
En rulle som brukes i et relativt rent miljø kan ha andre krav enn en som regelmessig utsettes for hagestier eller andre utendørs overflater.
Det samme gjelder lagerarrangementet.
Når rulle og lager behandles som en komplett sammenstilling, kan miljøforhold vurderes tidligere i designprosessen.
Hvordan påvirker monteringsmetoden valsen?
En rulle trenger en stabil forbindelse med den omkringliggende strukturen.
Monteringsmetoden bestemmer hvor valsen sitter, hvordan den roterer, og hvordan krefter overføres inn i rammen.
En smal brakett kan begrense den tilgjengelige plassen. En spesiell akselposisjon kan kreve et visst lagerarrangement. En foldeskjøt kan også begrense hvordan valsen kan installeres.
Dette betyr at produsenter bør gjennomgå monteringsstrukturen før de bestemmer seg for en standardkomponent.
Nyttig informasjon kan omfatte:
- Monteringssted
- Brakett struktur
- Akselposisjon
- Tilgjengelig klaring
- Kontaktflate
- Bevegelsesretning
- Foldevei
Disse detaljene kan bidra til å avgjøre om en eksisterende vals passer til mekanismen eller om en modifisert design bør vurderes.
Hvorfor bør rullen og rammen utvikles sammen?
Det er fristende å velge en vals først og jobbe med den omkringliggende strukturen etterpå.
Den tilnærmingen kan bli vanskelig når mekanismen er kompakt.
En endring av rammen kan endre rullens tilgjengelige plass. Flytting av braketten kan påvirke akselposisjonen. Endring av foldevinkelen kan bringe valsen nærmere en annen komponent.
Forholdet fungerer i begge retninger.
En rulle kan påvirke rammedesignet, mens rammen kan sette begrensninger på rullen.
For OEM-utvikling er det ofte mer praktisk å vurdere disse komponentene sammen fra begynnelsen.
Dette er spesielt nyttig når produktet har en uvanlig foldestruktur eller begrenset installasjonsplass.
Når er en tilpasset rulle verdt å vurdere?
En standard valse kan være egnet når profilen, lagerarrangementet og monteringsstrukturen allerede samsvarer med applikasjonen.
Men noen mekanismer tilbyr ikke den fleksibiliteten.
En tilpasset rulle kan vurderes når produsenten trenger å omgå:
- Begrenset installasjonsplass
- En uvanlig monteringsstruktur
- Et spesifikt akselarrangement
- En bestemt kontaktprofil
- Eksisterende lagerkrav
- Foldeklaring
- En ikke-standard guidestruktur
Tilpasning betyr ikke alltid å redesigne hele komponenten.
Avhengig av applikasjonen kan utviklingen fokusere på rullekroppen, monteringsseksjonen, lagerarrangementet eller en annen del av sammenstillingen.
Det viktige poenget er at komponenten er utviklet rundt det faktiske mekaniske kravet.
Hvilken informasjon bør gis for tilpasset utvikling?
En tydelig beskrivelse av applikasjonen kan gjøre kommunikasjonen mye enklere.
Produsenter kan tilby:
Produkttegninger
Tegninger viser det tilgjengelige installasjonsområdet og forholdet mellom valsen og omkringliggende komponenter.
Eksisterende prøver
Hvis en valse allerede er i bruk, kan det å sende en prøve gjøre det lettere å forstå strukturen og installasjonsmetoden.
Bilder
Bilder of the complete mechanism can show details that may not be obvious from a basic drawing.
Bevegelsesinformasjon
Leverandøren bør forstå hvordan valsen beveger seg under normal drift og folding.
Lagerkrav
Dersom det allerede eksisterer en spesiell lagerordning, bør dette tas med i diskusjonen.
Miljøforhold
Informasjon om utendørs eksponering, støv, fuktighet og generelle arbeidsforhold kan også hjelpe til med å veilede komponentdesignet.
Jo mer fullstendig informasjonen er, desto mindre gjetting kreves det under utviklingen.
Hvorfor er prøvetesting viktig?
En rull kan se passende ut på en tegning, men oppfører seg annerledes når den er installert.
Selve monteringen introduserer faktorer som er vanskelig å bedømme ut fra komponenten alene.
Rullen samhandler med:
- Peiling
- Skaft
- Brakett
- Ramme
- Føringsflate
- Andre bevegelige deler
Foldemekanismen legger til en annen variabel fordi den relative posisjonen til disse delene endres under drift.
Prøvetesting kan bidra til å identifisere problemer som:
- Utilstrekkelig klaring
- Uventet kontakt
- Dårlig justering
- Ujevn bevegelse
- Overdreven motstand
- Inkompatibel montering
Testing av selve monteringen gir produsentene en mulighet til å gjøre justeringer før de går over i større produksjon.
Hva bør sjekkes under testing?
Testen bør gå utover bare å sjekke om valsen roterer.
En praktisk gjennomgang kan omfatte flere stadier.
Sjekk normal posisjon
Forsikre deg om at valsen er riktig plassert og innrettet når vognen er åpen.
Sjekk foldebevegelsen
Flytt rammen gjennom den fullstendige brettebanen og se etter forstyrrelser.
Sjekk monteringsområdet
Se etter bevegelse mellom rullen, akselen, lageret og braketten.
Sjekk forskjellige overflater
Hvis produktet er beregnet for utendørs bruk, kan testing på representative overflater gi mer nyttig informasjon enn testing kun på et glatt verkstedgulv.
Merk av for gjentatt bevegelse
Gjentatt åpning, lukking og bevegelse kan avsløre problemer som kanskje ikke vises under en kort innledende test.
Hensikten med testing er ikke bare å bekrefte at valsen fungerer. Det er for å bekrefte at hele monteringen fungerer etter hensikten.
Kan en rulle tilpasses rundt et eksisterende lager?
I noen applikasjoner kan det eksisterende lagerarrangementet allerede være bestemt av produktdesignet.
Det kan stille spesifikke krav til rullekroppen.
I stedet for å endre hele sammenstillingen, kan valsen potensielt utvikles rundt eksisterende lager- og monteringskonstruksjon, avhengig av de mekaniske kravene.
Denne typen tilnærming kan være nyttig når en produsent allerede har en etablert ramme- eller akseldesign, men trenger en vals med en annen utvendig profil eller installasjonsarrangement.
Gjennomførbarheten avhenger av den faktiske strukturen, så tegninger eller prøver er nyttige under den første diskusjonen.
Hva gjør ikke-standard rulleutvikling forskjellig?
En standardkomponent er generelt utformet rundt vanlige applikasjoner.
En ikke-standard komponent starter fra kravene til en bestemt mekanisme.
Det kan innebære mer kommunikasjon under utviklingen fordi produsenten trenger å forstå:
- Hvordan komponenten er installert
- Hva den kontakter
- Hvordan den beveger seg
- Hvilken plass er tilgjengelig
- Hvilken lagerordning er nødvendig
- Hvilke miljøforhold er involvert
Utviklingsprosessen kan omfatte tegningsgjennomgang, prøveproduksjon, testing og justeringer før den endelige komponenten bekreftes.
For produsenter med en uvanlig foldestruktur kan dette gi mer fleksibilitet enn å prøve å tilpasse hele produktet rundt en eksisterende komponent.
Hvordan kan produsenter forenkle rulleutvikling?
Noen få enkle trinn kan gjøre prosessen mer effektiv.
Start med mekanismen.
Ikke begynn med spørsmålet om hvilken rulle som er tilgjengelig. Identifiser først hva valsen må gjøre.
Gå deretter gjennom installasjonsområdet, bevegelsesbanen, lagerarrangementet og miljøforholdene.
Etter det, avgjør om en standardkomponent er egnet.
Hvis den ikke er det, kan informasjonen som allerede er samlet inn, brukes som grunnlag for et tilpasset design.
En praktisk utviklingssekvens er:
- Definer valsens funksjon.
- Se gjennom hele mekanismen.
- Sjekk monteringsområdet.
- Identifiser lager- og akselarrangementet.
- Gjennomgå foldebevegelsen.
- Vurder arbeidsmiljøet.
- Vurder en standardkomponent.
- Utvikle et tilpasset design om nødvendig.
- Test hele sammenstillingen.
- Bekreft den endelige strukturen før produksjon.
Dette holder utviklingsprosessen fokusert på den faktiske applikasjonen.
Arbeide med en lager- og rulleprodusent
For produsenter som utvikler sammenleggbart utendørsutstyr, kan komponentutvikling innebære mer enn å velge en eksisterende del fra en katalog.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) spesialiserer seg på miniatyr- og mellomstore lagre, ikke-standard lagre, trinsesystemer og tilpassede lager- og rullerelaterte komponenter for forskjellige mekaniske bruksområder.
For en foldemekanisme kan utviklingsdiskusjonen fokusere på forholdet mellom rulle, lager, aksel, monteringsstruktur og omgivende ramme. Tegninger, prøver og applikasjonsinformasjon kan bidra til å fastslå hva komponenten må oppnå før et design er ferdigstilt.
Denne tilnærmingen er spesielt relevant når mekanismen har begrenset plass eller ikke samsvarer med et konvensjonelt komponentarrangement.
En praktisk sjekkliste for foldemekanismer
Før de godkjenner en rullesammenstilling, kan produsenter gjennomgå følgende:
- Hva er valsens faktiske funksjon?
- Hvilken overflate eller komponent kommer den i kontakt med?
- Hvordan beveger den seg under drift?
- Hvordan endres posisjonen når rammen foldes?
- Er det nok klaring gjennom hele bevegelsen?
- Passer lageret til den tiltenkte enheten?
- Er akselarrangementet egnet?
- Gir monteringsstrukturen tilstrekkelig støtte?
- Vil valsen møte utendørs støv eller fuktighet?
- Er hele enheten testet?
- Ville en tilpasset komponent gjøre mekanismen lettere å utvikle?
Disse spørsmålene holder oppmerksomheten på det komplette mekaniske systemet i stedet for en isolert komponent.
Ruller kan være små sammenlignet med rammen til en sammenleggbar utendørs vogn, men deres funksjon kan være nært forbundet med bevegelsen til hele mekanismen.
Rulleprofilen bestemmer hvordan den kommer i kontakt med en overflate. Lageret støtter rotasjon. Skaftet og braketten holder enheten på plass. Rammen styrer hvordan komponenten beveger seg, spesielt når vognen er foldet.
Utendørsforhold legger til et annet hensyn.
For produsenter er det nyttige utgangspunktet derfor selve mekanismen. Når bevegelsen, monteringsstrukturen, lagerarrangementet, klaringen og arbeidsmiljøet er forstått, blir det mye lettere å avgjøre om en standard vals er egnet eller om en tilpasset komponent bør utvikles.
I applikasjoner der plassen er begrenset eller foldestrukturen er uvanlig, kan samarbeid med en produsent som kan utvikle rulle- og lagerkomponenter rundt selve mekanismen gjøre designprosessen mer fleksibel og enklere å teste.
