Lagerskiver spiller en avgjørende rolle i moderne mekaniske systemer ved å sikre jevn kraftoverføring, presis bevegelseskontroll og pålitelig lasthåndtering. I motsetning til tradisjonelle trinser, som utelukkende er avhengige av spordesign, integrerer lagertrinser et rullelager i kjernen. Denne kombinasjonen reduserer friksjonen betydelig, forbedrer rotasjonseffektiviteten og forlenger levetiden til hele systemet.
I transportbåndsystemer minimerer lagerskiver slitasje på beltene samtidig som den opprettholder nøyaktig innretting, noe som reduserer nedetid og energiforbruk. I CNC-maskiner og automasjonsutstyr forbedrer de presisjonen ved å gi stabil lineær eller rotasjonsveiledning, noe som gir jevn ytelse selv under høyhastighets eller kontinuerlig drift. I tunge industrier som gruvedrift, landbruk og konstruksjon, forbedrer lagerskiver lastfordelingen, og sikrer at maskiner kan fungere under krevende forhold uten for tidlig svikt.
Viktigheten av lagerskiver strekker seg utover teknisk ytelse; de påvirker også kostnadseffektivitet og sikkerhet. Ved å senke friksjon og mekanisk motstand reduserer de strømforbruket og varmeutviklingen, noe som fører til lavere driftskostnader. Samtidig reduserer jevnere drift vibrasjoner og støynivåer, noe som ikke bare beskytter utstyret, men også skaper et tryggere og mer komfortabelt arbeidsmiljø.
Ettersom industrier i økende grad etterspør løsninger med høy ytelse og lite vedlikehold, har lagerskiver blitt en grunnleggende komponent i mekanisk design. De representerer balansen mellom teknisk presisjon, holdbarhet og energieffektivitet – kvaliteter som er avgjørende i dagens konkurranseutsatte industrielle landskap.
Hva er en lagerskive?

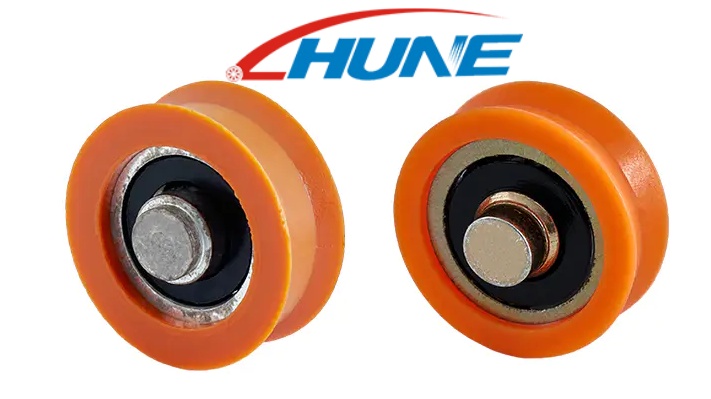

En lagertrinse er en spesialisert trinse utstyrt med et internt rullelager som lar trinsehjulet rotere med minimal friksjon rundt sin akse. Strukturelt består den av tre hoveddeler:
Pulley Groove – sporet eller kanalen (V-formet, U-formet, flatt eller rundt) som leder et belte, tau eller kabel.
Lagerkjerne – typisk et dypt sporkulelager, nålelager eller rullelager som muliggjør jevn rotasjon med lav motstand.
Remskive materiale – vanligvis rustfritt stål, aluminium eller ingeniørplast, valgt ut fra belastningskrav, miljøforhold og kostnadshensyn.
Hva er de forskjellige typene lagerskiver?

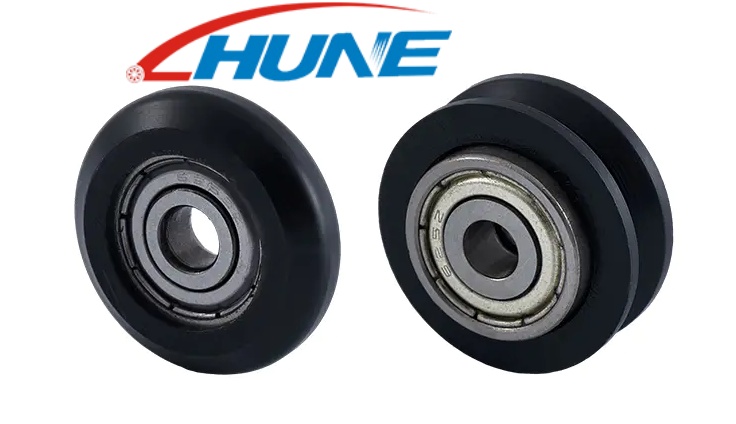

1. V-formet lagerskive
De V-formet lagerskive har et spor med vinklede sider, vanligvis mellom 60° og 90°, som sikrer at belter eller kabler forblir sikkert på plass. Denne utformingen forbedrer justeringen, reduserer glidning og fordeler belastningen jevnt over remskivens overflate. V-formede trinser er mye brukt i transportbånd, CNC-maskiner, heiser og treningsutstyr der presis belteføring er kritisk.
2. U-formet lagerskive
De U-formet trinse har et avrundet spor som gir skånsom støtte for tau, kabler eller rundseksjonsbelter. Designet minimerer slitasje og friksjon, og gir jevnere føring enn skarpere spor. U-formede trinser er ideelle for ståltausystemer, skyvedører, gardinskinner og andre applikasjoner som krever stabil, men fleksibel håndtering.
3. Flatlagerskive
Flate trinser består av en jevn overflate uten riller, noe som gjør dem allsidige og enkle å produsere. De er egnet for flate belter eller bånd, men gir mindre grep sammenlignet med V- eller U-formede design. Flate trinser brukes ofte i lette transportbånd, tekstilmaskiner og små apparater der høy presisjon eller tung belastning ikke er nødvendig.
4. Rund lagerskive
De round bearing pulley features a circular groove that closely matches the diameter of round belts or cords. This ensures consistent engagement and smooth operation, particularly in light- to medium-load applications. These pulleys are often employed in compact conveyors, office equipment, and automation systems where space is limited and smooth motion is essential.
5. Tilpassede og spesielle lagerskiver
For applikasjoner med unike krav er tilpassede lagerskiver designet for å møte spesifikke belastninger, hastigheter eller miljøforhold. Produsenter tilbyr OEM/ODM-løsninger, som tillater endringer i sporgeometri, lagertype og materialvalg. Spesielle lagerskiver er vanlige i høyhastighetsrobotikk, medisinsk presisjonsutstyr, tunge industrimaskiner og utendørs eller tøffe miljøer. Innovasjoner inkluderer lette kompositter, forseglede eller skjermede lagre, stillegående design og miljøvennlige materialer for å forbedre ytelse, holdbarhet og bærekraft.
Hvordan sammenlignes forskjellige lagertrinsetyper?
V-formet lagerskive
Designfunksjoner
V-formede lagerskiver har et vinklet spor, typisk mellom 60° og 90°, designet for å holde beltene godt på plass. Geometrien sikrer sterk kontakt med beltet, og reduserer sidebevegelser og glidning.
Fordeler
Utmerket belteinnretting og grep
Høy effektivitet i kraftoverføring
Redusert slitasje på belter på grunn av stabilt inngrep
Egnet for høyhastighets- og høybelastningsapplikasjoner
Begrensninger og applikasjoner
Kan utøve sideveis belastning på beltene hvis de er feiljustert
Ikke ideell for veldig tykke eller fleksible tau
Vanligvis brukt i transportbåndsystemer, CNC-maskiner, heiser og treningsutstyr
U-formet lagerskive
Designfunksjoner
De U-shaped pulley features a rounded groove that accommodates ropes, wires, or round-section belts. The smoother contour minimizes friction and prevents excessive wear on flexible materials.
Fordeler
Stabil føring for kabler og tau
Redusert friksjon og deformasjon
Stillegående drift egnet for sensitive bruksområder
Begrensninger og applikasjoner
Mindre egnet for flate belter eller svært høyhastighetsdrift
Mye brukt i ståltauløftesystemer, skyvedører, gardinbaner og småskala transportører
Flatlagerskive
Designfunksjoner
Flate trinser består av en glatt overflate uten spor, noe som gir en enkel og allsidig løsning for flate belter og bånd.
Fordeler
Svært allsidig og kompatibel med flere beltetyper
Enkel å produsere og vedlikeholde
Lett og kostnadseffektiv
Begrensninger og applikasjoner
Begrenset grep, høyere risiko for utglidning
Ikke ideell for høyt dreiemoment eller presisjonsdrevne systemer
Vanlig i lette transportører, tekstilmaskiner og husholdningsapparater
Rund lagerskive
Designfunksjoner
Runde trinser har et sirkulært spor skreddersydd til diameteren på runde belter eller snorer. Dette sikrer konsekvent inngrep og jevn rotasjon med lav motstand.
Fordeler
Glatt drift for lett til middels belastning
Kompakt design egnet for bruk med begrenset plass
Redusert slitasje på runde belter
Begrensninger og applikasjoner
Ikke ideell for flate belter eller tunge operasjoner
Vanligvis brukt i kontorutstyr, kompakte transportører og automasjonssystemer
Tilpassede og spesielle lagerskiver
Designfunksjoner
Tilpassede lagerskiver er designet for å møte spesifikke driftskrav, inkludert belastning, hastighet, miljø eller beltetype. OEM/ODM-tjenester lar produsenter tilby skreddersydde løsninger.
Fordeler
Optimalisert for spesifikke industrielle behov
Kan integrere forseglede eller skjermede lagre for tøffe miljøer
Alternativer for lette, stillegående eller miljøvennlige materialer
Applikasjoner og innovasjoner
Høyhastighets robotikk, presisjonsmedisinsk utstyr, tunge industrimaskiner
Utendørs eller støvete miljøer med spesialiserte beskyttende belegg
Bærekraftig design med resirkulerbare eller komposittmaterialer
| Type lagerskive | Designfunksjoner | Fordeler | Begrensninger | Typiske applikasjoner |
|---|---|---|---|---|
| V-formet lagerskive | Vinklet spor (60°–90°) holder beltene sikkert | Utmerket belteinnretting og grep; high power transmission efficiency; reduced belt wear; suitable for high-speed/high-load use | Kan utøve sideveis stress hvis feiljustert; ikke ideell for veldig tykke/fleksible tau | Transportbåndsystemer, CNC-maskiner, heiser, treningsutstyr |
| U-formet lagerskive | Avrundet spor har plass til tau, ledninger eller runde belter | Stabil føring for kabler; redusert friksjon og deformasjon; stille drift | Mindre egnet for flate belter eller svært høyhastighetsbruk | Løftesystemer for ståltau, skyvedører, gardinbaner, små transportører |
| Flatlagerskive | Glatt, urillet overflate for flate belter eller bånd | Svært allsidig; enkel å produsere og vedlikeholde; lett og kostnadseffektiv | Begrenset grep; høyere risiko for utglidning; ikke ideell for systemer med høyt dreiemoment/presisjon | Lette transportører, tekstilmaskiner, husholdningsapparater |
| Rund lagerskive | Sirkulært spor matcher rund beltediameter | Glatt drift for lett/middels belastning; kompakt design; redusert slitasje på runde belter | Ikke ideell for flate belter eller tunge operasjoner | Kontorutstyr, kompakte transportører, automasjonssystemer |
| Tilpassede og spesielle lagerskiver | Skreddersydd sporgeometri, lagertype og materialer (OEM/ODM) | Optimalisert for spesifikke industrielle behov; sealed/shielded bearings for harsh environments; lightweight, silent, or eco-friendly options | Krever tilpasset design; høyere kostnad | Høyhastighets robotikk, presisjonsmedisinsk utstyr, tungt maskineri, utendørs/støvete miljøer |
Nøkkelfaktorer å vurdere når du velger en lagerskive
Lastekapasitet
De bearing pulley must support the expected load without deformation or failure. Choosing a pulley with insufficient load capacity can lead to premature wear, belt slippage, or mechanical failure. Consider both static and dynamic loads, as well as peak load conditions in your system.
Driftshastighet
Høyhastighetsapplikasjoner krever trinser som opprettholder stabiliteten samtidig som varmeutvikling og friksjon minimeres. Remskivedesign, sporgeometri og lagertype påvirker alle den maksimale driftshastigheten. Å velge en remskive vurdert for systemets hastighet sikrer jevn og sikker drift.
Støy- og vibrasjonskontroll
Overdreven støy og vibrasjoner kan indikere feiljustering eller ineffektiv kraftoverføring. Lagerskiver med presisjonskonstruerte spor og høykvalitetslagre reduserer driftsstøy og vibrasjoner, og skaper et tryggere og mer komfortabelt arbeidsmiljø. Dette er spesielt viktig for innendørs maskiner, husholdningsapparater og presisjonsutstyr.
Holdbarhet og levetid
Materialkvalitet, lagertype og konstruksjon påvirker alle en remskives levetid. Rustfritt stål, aluminiumslegeringer og forsterket plast brukes ofte for å forbedre holdbarheten. Forseglede eller skjermede lagre kan også forlenge levetiden ved å forhindre forurensning fra støv, fuktighet eller rusk.
Miljøforhold (støv, vann, temperatur)
De operating environment plays a significant role in pulley selection. For dusty or wet conditions, sealed bearings and corrosion-resistant materials are essential. For high-temperature environments, heat-resistant materials and lubricants ensure stable performance without degradation.
Balanse mellom kostnad og ytelse
Mens høyytelsestrinser ofte kommer på en premie, er det viktig å velge en trinse som balanserer kostnad og funksjonalitet. Overspesifikasjoner kan øke kostnadene unødvendig, mens underspesifikasjoner risikerer hyppig vedlikehold og driftsstans. Vurder de totale eierkostnadene, inkludert vedlikehold og utskifting, når du bestemmer deg.
Hvorfor velge Hune Pulley?
Zhejiang Huaneng Micro Bearing Co., Ltd. spesialiserer seg på produksjon av høykvalitets miniatyrlager, mellomstore lagre, ikke-standard tilpassede lagre og et bredt spekter av maskinvaretrinser. Produktporteføljen deres inkluderer sprøytestøpingstrinser, hengende trinser og andre spesialiserte trinseserier designet for ulike industrielle bruksområder.
Hune Pulley-produkter er mye brukt i:
Hvitevarer – sikrer jevn drift og langsiktig pålitelighet i motorer, vifter og husholdningsapparater
Dører og vinduer – gir stille, stabile og effektive bevegelser for skyve- og rullemekanismer
Mekanisk utstyr - støtter industrielle transportører, automasjonssystemer og lette maskineri
Hvorfor Hune Pulley skiller seg ut:
Kompetanse innen skreddersydde og ikke-standard trinseløsninger skreddersydd for spesifikke bransjebehov
Forpliktelse til slitesterke materialer og presisjonslagre for lengre levetid
Global anvendelighet i ulike industrielle, kommersielle og boligmiljøer
OEM/ODM-funksjoner for å støtte spesialiserte og innovative design
Å velge Hune Pulley sikrer pålitelig ytelse, redusert vedlikehold og en langvarig løsning for et bredt spekter av industrielle og private bruksområder.
